Beregnungsmaschine - Übernehmen wir die Kontrolle
Suchen sie sich ihre entsprechende Steuerung heraus und folgen sie der Anleitung.
Bitte haben Sie Verständnis das wir keinen Einfluss auf den Softwarestand der Maschinen Computer haben und diese Anleitung im Detail ein wenig anders sind als an ihrer Maschine.
Für weitere Fragen zu den Maschinenkonfigurationen melden Sie sich gern bei uns unter www.raindancer.com/kontakt
- Beinlich 2KR
- Beinlich 4KR IP / API
- Ocmis API
- Hüdig Steuerung einrichten
- Nortoft PR10-12
- Bauer Ecostar 4300
- Irrimec Dosidis+ IP
- IdroMOP ID4
Beinlich 2KR
Einstellungen im Raindancer Modus
Eigene Nummer:
Das ist die Nummer von der SIM-Karte, welche in der Steuerung eingebaut ist.
Im Raindancer Portal muss auch diese Nummer hinterlegt werden, um die Maschine zu erreichen
Servernummer:
SIM Karte von uns | +31 970 144 449 93 |
Eigene SIM Karte | +49 152 510 452 15 |
Raindancer Klassik SIM-Karten verwenden.
Achtung - Schlechter Empfang
An der Box ist unten der Antennenanschluss verbaut.
Beinlich 4KR IP / API
1. Anlegen eines API-Benutzers im Raindancer Portal für den Zugang von Beinlich
- Im Raindancer Portal auf der linken Seite auf Einstellungen → Benutzer
- Unter der Benutzerliste auf Neuer Benutzer
- Benutzername: frei wählbar z.b. Beinlich
- Passwort: frei wählbar
- Speichern
- Benutzergruppen einstellen ( 02 & 03 )
- Speichern und Schließen
Die SIM-Karte im Beinlich 4KR IP Rechner wird von der Firma Beinlich eingelegt und auch aktiviert. Die kosten für die SIM-Karte und für die Cloud verrechnet die Firma Beinlich mit dem jeweiligen Endkunden.
2. Anlegen einer neuen API im Raindancer Portal
- Im Raindancer Portal auf der linken Seite auf Einstellungen → API
- Unter der API-Liste auf Neue API
- API-Name: frei wählbar z.b. Beinlich API
- Benutzername: Ihre Zugangsdaten zur Beinlich Cloud
- Passwort: Ihre Zugangsdaten zur Beinlich Cloud
- Speichern
3. Seriennummer der Steuerung ausfindig machen.
Einloggen im Beinlich Portal: https://ecorain.beinlich-beregnung.de
- Im oberen Bereich unter Integration
- Die bei 1 erdachten Zugangsdaten hinterlegen (Client ID = Raindancer Kundennummer)
- Verbindung überprüfen
- Regner auswählen

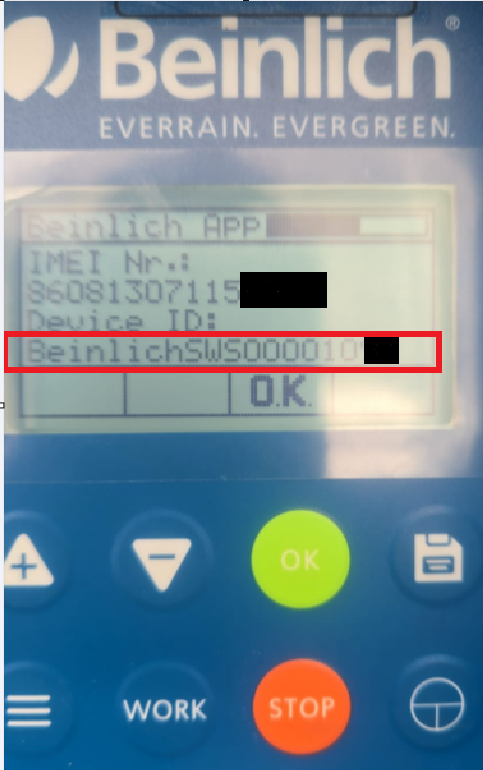

- Seriennummer (BeinlichSWS XXXX) des Regners kopieren
4. Die Steuerung einem Regner zuweisen
- Im Raindancer Portal auf dem oberen Menüband auf Regner
- Gewünschte Regner bearbeiten
- in der Mitte auf Aufstellung und Steuerung
- Steuerungstyp: Beinlich API
- API-Name: Der Name aus 2.3
- Steuergerät: Kopierte Seriennummer aus 3.6 (inkl. BeinlichSWS...)
Ocmis API
Einbinden der OCMIS RainControl 5 IP-Steuerung via API
Diese Anleitung gilt für alle IP Steuerungen aus der Ocmis Gruppe.
Irtec Smart Rain, OCMIS RainControl & Marani
1. Anlegen einer neuen API im Raindancer Portal
- API-Verbindung in Raindancer hinterlegen unter Einstellung → API → Neue API
- API-Name: Frei wählbar
- ID ist vorgegeben
- Passwort: kann frei vergeben werden
2. API und Regner bei OCMIS hinterlegen
- Einloggen im OCMIS Portal
- Navigiere zu Account Management
- Klick auf Edit your Data
- ID & Key eintragen und speichern
- Die Seriennummer des Raindancer Moduls muss bei der Beregnungsmaschine in der Ocmis Cloud hinterlegt werden
3. Seriennummer der Steuerung ausfindig machen.
- Einloggen im OCMIS Portal
- Seriennummer des Regners kopieren
4. Die Steuerung einem Regner zuweisen.
- Regner bearbeiten
- Aufstellung und Steuerung
- Steuerungstyp: Ocmis API
- API-Name: Der frei gewählte Name aus 1.2
- Steuergerät: Kopierte Seriennummer aus 3.2
Hüdig Steuerung einrichten
Bei Hüdig Steuerungen müssen folgende Einstellungen getätigt werden.
- Aktivierung der GSM/SMS Steuerung
- Hinterlegen der Verbindung SMS
- Einrichtung am Portal
Aktivierung der SMS Steuerung an der Trommel
Es muss eine SIM-Karte in die Maschine eingelegt werden und eine Konfiguration am Hüdig Control vorgenommen werden. Eine genaue Anleitung dazu gibt es in Huedig Control komplett auf Seite. 25
Einrichtung der SMS Steuerung per SMS
Nachdem die SIM-Karte eingelegt und aktiviert ist, können Steuer-SMS an den Computer gesendet werden.
Setzten der Ereignisabfrage
Hierfür gibt es ein bestimmtes Schema:
T 01 (Speicherplatz bis 19)
, Servernummer (004915251045215 oder 003197014444993 für eigene ASPIDER bzw. Crout)
,9(alle Ereignisse) Name
Beispiel:
T 01,003197014444993,9 RD
Setzen des Regnernamens in Antworten für die leichtere Zuordnung
Hierfür gibt es ein bestimmtes Schema:
T 20 (Register für Regnernamen)
, Servernummer (004915251045215 oder 003197014444993 für eigene ASPIDER bzw. Crout)
, Name des Regners
Beispiel:
T 20,003197014444993,Regner 4
Kontrolle der eingetragenen Daten
Sobald alle Einstellungen getroffen sind, können zur Kontrolle Abfragen an den Hüdig Computer gesendet werden, um die die jeweiligen Speicherdatenregister auszulesen.
R
+ Nummer des Registers
R 01
Regner 4:
T 01,003197014444993,9 RD
Weitere Einstellungen
Für weitere Einstellungen gibt es die Anleitung für die SMS Steuerung von Hüdig selbst
Nortoft PR10-12
Kurzanleitung
Für SMS Betrieb
- Geschwindigkeit = 11,1 → Const 111.
- M.Data 30 = 1 (Alle Telefon-Nr. können Befehle senden)
A und B und stellen zwei Telefonnummern dar. -
B = Raindancer Telefonnummer im internationalen Stil eingeben.RD-Classic Sim-Karte: +3197014444993RD-Conekkt Sim-Karte: +6260Eigene Sim-Karte: +4915251045215
-
M.Data 50 = 1
-
Menü-Knöpfe → Speichern.
-
Zur Kontrolle: SMS mit STATUS an Gerät→ Status-SMS-Antwort wird gesendet
Für Internet Betrieb
- Geschwindigkeit = 11,1 → Const 111.
- M.Data 30 = 1 (Alle Telefon-Nr. können Befehle senden)
- M.Data 50 = 2
- Prüfen, dass auf M.DATA 51 die Seriennummer steht (z.B. 48504)
- Menü-Knöpfe → Speichern.
- Zur Kontrolle: SMS
("IP":"SETUP","READ":0)
an Gerät
→ Antwort enthält Seriennummer („SN“:)
Wenn im Nortoft eine Telefonnummer zu SMS Konfiguration hinterlegt ist, geht die Antwort SMS unter Umständen an diese und nicht an das Handy welches die IP Setup SMS geschickt hat. Bei IP kann SMS Nummer rausgelöscht werden.
Ausführliche Anleitungen
Den Computer in den Konfigurationszustand bringen:
Geschwindigkeit 11,1 einstellen (mit Ë/¬ Knöpfen) & 3x PROG-Knopf drücken. Es erscheint eine Zeile mit "Const 100".
Den Wert mittels Ë/¬ auf 111 setzen & 1x PROG drücken.
Nun hat man Zugang zur "M.Data"-Liste, durch die man mittels PROG-Knopf durch navigieren kann.
Bitte beachten, dass nicht alle M.Data Zahlen vorhanden sind. Nach M.Data 24 kommt M.Data 30. Man kann nicht zurücknavigieren, sondern die Liste beginnt von vorne nach M.Data 55 [abhängig von der Firmware-Version des Geräts]
Den Wert von M.Data 30 auf 1 stellen über die Ë/¬ Knöpfe. Dies aktiviert das GSM-Modem. Die nachfolgenden Einträge in der M.Data-Liste heißen A und B und stellen zwei Telefonnummern dar.
Eine Beschränkung auf zwei Telefonnummer ( M.Data 30 auf 2 ) ist nur im SMS-Betrieb erlaubt.
Für den Betrieb über IP
- Den Wert von M.Data 50 über die Ë/¬ Knöpfe auf 2 stellen.
- Prüfen, ob auf M.Data 51 die Seriennummer steht (48504) und ggf. über die Ë/¬ Knöpfe verstellen.
- Die Eingaben bitte mit Druck des Menu-Knopfes speichern. Dadurch verlässt man den Konfigurationsmodus (M.Data-Liste) und es sollte etwas erscheinen ‚Status Power On‘.
- Auf dem Gerät steht die Seriennummer aufgeklebt, die man dem Regner im Raindancer-Portal als Kennung einstellen muss. Die Telefonnummer der Geräte-Sim-Karte ist ebenfalls im Portal zu hinterlegen. Sobald der Regner konfiguriert ist und er eine ausreichend gute Verbindung zum Funknetz hat, sollte man eine Kommunikation mit dem Gerät beobachten können.
- Zur Kontrolle kann über eine SMS an die Sim-Karte die Seriennummer abgefragt werden. Auf die Nachricht
("IP":"SETUP","READ":0)
sendet das Gerät eine Antwort, welche die Seriennummer („SN“:) enthält. - Eine richtige Funktionskontrolle funktioniert aber nur, wenn dem Mandanten über die Mandantenverwaltung das Fernsteuerungsgerät mit der Seriennummer zugewiesen ist und ein Regner mit der Steuerung Seriennummer & Telefonnr.) eingerichtet wurde. Dann kommen alle 5 Minuten PING-Nachrichten in der Fernsteuerungsmaske an.
Für den Betrieb mit SMS
- Den Wert für B nach M.Data 30 über die Ë/¬ Knöpfe auf die Raindancer-Telefonnummer stellen im Style +491520xxxx.
Es ist wichtig, dass der Eintrag B benutzt wird, sonst funktioniert die Kommunikation nicht.
Wenn Sie eine SIM-Karte geliefert, bekommen haben, verwenden Sie abhängig von der SIM-Karte die folgende Telefonnummer.
Raindancer SIM-Karte: +3197014444993
Eigene SIM Karte: +4915251045215 - Den Wert von M.Data 50 über die Ë/¬ Knöpfe auf 1 stellen.
- Die Eingaben bitte mit Druck des MENU-Knopfes speichern. Dadurch verlässt man den Konfigurationsmodus (M.Data-Liste) und es sollte etwas erscheinen Status Power On.
- Wenn Sie per SMS den Befehl STATUS an die Maschine senden, sollte dies eine Statusmeldung an die eingestellten Telefonnummern senden.
Geschwindigkeitsüberwachung deaktivieren
Das Kann nötig sein wenn die Start und End Programme verwendet werden. Da der Nortoft Computer sonst bei stark schwankenden Geschwindigkeiten den Beregnungsvorgang beendet.
Vorgangsweise beim Programmieren:
Den Computer in den Konfigurationszustand bringen:
Geschwindigkeit 11,1 einstellen (mit Ë/¬ Knöpfen) & 3x PROG-Knopf drücken. Es erscheint eine Zeile mit "Const 100".
Den Wert mittels Ë/¬ auf 111 setzen & 1x PROG drücken.
Nun hat man Zugang zur "M.Data"-Liste, durch die man mittels PROG-Knopf durch navigieren kann.
Durch Drücken der Taste „MENU“ wird die Einstellung der Konstante gespeichert und Program Rain geht in
den Normalmodus zurück.
Konstante 4 erhöhen auf 40
Konstante 20 auf 0
Wird die Taste „MENU" nicht gedrückt, geht Program Rain nach 1 Minute zurück in den Normalmodus, die
Einstellungen der Konstanten werden nicht gespeichert.
Information beim unabsichtlichen Abschalten während des Startprogramms: Es gibt zwei Einstellungsbereiche:
- erstens Konstanten: Hier kann die Zeit eingestellt bzw. erhöht werden.
- zweitens Maschinendaten: Hier kann die Überwachung ein- oder ausgeschaltet werden.
- Achtung beim Ändern der Einstellungen!
- Statt Konstante 4 versehentlich Maschinendaten 4 zu ändern, kann es zum abschalten kommen wenn das Startprogramm läuft.
Bauer Ecostar 4300
Kurzanleitung
Für SMS Betrieb
-
- M.Data 30 = 1 (Alle Telefon-Nr. können Befehle senden)
A und B und stellen zwei Telefonnummern dar. -
B = Raindancer Telefonnummer im internationalen Stil eingeben.RD-Classic Sim-Karte: +3197014444993Eigene Sim-Karte: +4915251045215
-
M.Data 50 = 1
-
Menü-Knöpfe → Speichern.
-
Zur Kontrolle: SMS mit STATUS an Geräte→ Status-SMS-Antwort wird gesendet
Für Internet Betrieb
- Geschwindigkeit = 11,1 → Const 100.
- M.Data 30 = 1 (Alle Telefon-Nr. können Befehle senden)
- M.Data 50 = 2
- Menü-Knöpfe → Speichern.
- Zur Kontrolle: SMS
("IP":"SETUP","READ":0)
an Gerät
→ Antwort enthält Seriennummer („SN“:)
Wenn im Bauer Ecostar 4300 eine Telefonnummer zu SMS Konfiguration hinterlegt ist, geht die Antwort SMS unter Umständen an diese und nicht an das Handy welches die IP Setup SMS geschickt hat. Bei IP kann SMS Nummer rausgelöscht werden.
Ausführliche Anleitungen
Den Computer in den Konfigurationszustand bringen:
Geschwindigkeit 11,1 einstellen (mit Ë/¬ Knöpfen) & 3x PROG-Knopf drücken. Es erscheint eine Zeile mit "Const 100".
Den Wert mittels Ë/¬ auf 111 setzen & 1x PROG drücken.
Nun hat man Zugang zur "M.Data"-Liste, durch die man mittels PROG-Knopf durch navigieren kann.
Bitte beachten, dass nicht alle M.Data Zahlen vorhanden sind. Nach M.Data 24 kommt M.Data 30. Man kann nicht zurücknavigieren, sondern die Liste beginnt von vorne nach M.Data 55 [abhängig von der Firmware-Version des Geräts]
Den Wert von M.Data 30 auf 1 stellen über die Ë/¬ Knöpfe. Dies aktiviert das GSM-Modem. Die nachfolgenden Einträge in der M.Data-Liste heißen A und B und stellen zwei Telefonnummern dar.
Eine Beschränkung auf zwei Telefonnummer ( M.Data 30 auf 2 ) ist nur im SMS-Betrieb erlaubt.
Für den Betrieb über IP
- Den Wert von M.Data 50 über die Ë/¬ Knöpfe auf 2 stellen.
- Die Eingaben bitte mit Druck des Menu-Knopfes speichern. Dadurch verlässt man den Konfigurationsmodus (M.Data-Liste) und es sollte etwas erscheinen ‚Status Power On‘.
- Auf dem Gerät steht die Seriennummer aufgeklebt, die man dem Regner im Raindancer-Portal als Kennung einstellen muss. Die Telefonnummer der Geräte-Sim-Karte ist ebenfalls im Portal zu hinterlegen. Sobald der Regner konfiguriert ist und er eine ausreichend gute Verbindung zum Funknetz hat, sollte man eine Kommunikation mit dem Gerät beobachten können.
- Zur Kontrolle kann über eine SMS an die Sim-Karte die Seriennummer abgefragt werden. Auf die Nachricht
("IP":"SETUP","READ":0)
sendet das Gerät eine Antwort, welche die Seriennummer („SN“:) enthält. - Eine richtige Funktionskontrolle funktioniert aber nur, wenn dem Mandanten über die Mandantenverwaltung das Fernsteuerungsgerät mit der Seriennummer zugewiesen ist und ein Regner mit der Steuerung Seriennummer & Telefonnr.) eingerichtet wurde. Dann kommen alle 5 Minuten PING-Nachrichten in der Fernsteuerungsmaske an.
Für den Betrieb mit SMS
- Den Wert für B nach M.Data 30 über die Ë/¬ Knöpfe auf die Raindancer-Telefonnummer stellen im Style +491520xxxx.
Es ist wichtig, dass der Eintrag B benutzt wird, sonst funktioniert die Kommunikation nicht.
Wenn Sie eine SIM-Karte geliefert, bekommen haben, verwenden Sie abhängig von der SIM-Karte die folgende Telefonnummer.
Raindancer SIM-Karte: +3197014444993
Eigene SIM Karte: +4915251045215 - Den Wert von M.Data 50 über die Ë/¬ Knöpfe auf 1 stellen.
- Die Eingaben bitte mit Druck des MENU-Knopfes speichern. Dadurch verlässt man den Konfigurationsmodus (M.Data-Liste) und es sollte etwas erscheinen Status Power On.
- Wenn Sie per SMS den Befehl STATUS an die Maschine senden, sollte dies eine Statusmeldung an die eingestellten Telefonnummern senden.
Irrimec Dosidis+ IP
Teil 1: Einrichtung am Dosidis+ Gerät selbst
Was wird benötigt?
-
Gerät eingeschaltet und einsatzbereit
-
Passende SIM-Karte (Raindancer oder eigene)
-
Zugangsdaten (APN) – diese erhältst du von deinem Händler oder Anbieter
Schritte zur Einrichtung:
Zuerst muss die SIM-Karte ins Gerät eingelegt werden. Eine detaillierte Anleitung findest du im Handbuch unter Abschnitt 7.C (Seite 32).
-
Drücke am Dosidis+ Gerät die Taste OK, um ins Menü zu gelangen.
-
Gehe ins Menü „Datenverbindung 7.0“.
-
Unter Menüpunkt 7.1 muss MODEM GSM aktiviert werden.
-
Im Menüpunkt 7.3 findest du die IMEI. Notiere diese Nummer, da sie später für die Integration in Raindancer benötigt wird.
-
Menüpunkt 7.5 ermöglicht die Eingabe des APN. Diese Daten hängen von der verwendeten SIM-Karte ab:
-
Raindancer Connekt: connectivity.io
-
Raindancer EU2: global.melita.io
-
-
Gehe nun zum Menüpunkt 7.6 „SERVER VERBINDUNG“ und trage dort folgende Daten ein:
-
URL: „104.151.59.142“
-
TCP/IP Port: „44447“
-
-
Prüfe abschließend im Menü „SERVER VERBINDUNG“, ob die Internetverbindung als „aktiv“ angezeigt wird.
Was mache ich, wenn die Verbindung nicht klappt?
-
Prüfe, ob die APN-, URL- und Portdaten korrekt eingegeben wurden.
-
Prüfe den Netzempfang am Standort.
-
Starte das Gerät neu, um eine frische Verbindung aufzubauen.
Teil 2: Integration in den Raindancer
(nur durch Service-Partner)
Dieser Teil wird vom Raindancer Service-Partner durchgeführt.
-
Übergib dem Service-Partner die notierte IMEI-Nummer.
-
Der Service-Partner hinterlegt die IMEI im Raindancer-System unter:
-
Menüpunkt: „Regner bearbeiten" → „Regnersteuerung“
-
Auswahl Steuerung: Irrimec Dosidis+ IP
-
IdroMOP ID4
Diese Anleitung zeigt dir Schritt für Schritt, wie du die IdroMOP ID4 Steuerung mit einem Raindancer GPS-Modul verbindest. Folge den unten beschriebenen Schritten in beiden Abschnitten, um eine erfolgreiche Verbindung sicherzustellen.
Schritt 1: Einrichtung in der IdroMOP-App
-
Öffne die IdroMOP App.
-
Wechsle in den Bereich LTE.
-
Wähle die gewünschte Maschine aus der Liste aus.
-
Scrolle nach unten bis zum Abschnitt Verknüpfte Regner.
-
Trage hier die Seriennummer des Raindancer GPS-Moduls ein, welches du mit der Maschine verbinden möchtest.
-
Bestätige die Eingabe mit einem Klick auf Speichern.
-
Notiere dir zusätzlich die 8-stellige Seriennummer der IdroMOP-Maschine für die weiteren Schritte.
Schritt 2: Einrichtung im Raindancer-Portal
-
Melde dich im Raindancer-Portal an.
-
Aktiviere den Expertenmodus.
-
Wähle im linken Menü den Bereich Einstellungen → API.
-
Erstelle eine neue API, wähle als Typ IDROMOP_ID4_API und speichere die Einstellungen.
-
Navigiere anschließend im oberen Menü zum Bereich Regner.
-
Suche in der Maschinen-Übersicht nach deiner Maschine und klicke auf Bearbeiten.
-
Wähle unter Steuerung und Aufstellung den Steuerungstyp IdroMOP ID4.
-
Gib nun die zuvor notierte 8-stellige Seriennummer der IdroMOP-Maschine ein.
-
Speichere abschließend deine Eingaben.
Die Verbindung zwischen IdroMOP und Raindancer sollte innerhalb weniger Minuten automatisch hergestellt werden.
