Erste Schritte mit Raindancer

Herzlichen Glückwunsch zu Ihrer Entscheidung mit Raindancer zu arbeiten.

Vielen Dank für Ihr Vertrauen und Willkommen in der Raindancer-Familie.

Bevor Sie loslegen und Ihre gesamte Beregnung in einer App betrachten können, müssen Sie noch einige Kleinigkeiten einstellen.

Zugangsdaten
Diese Anleitung geht davon aus, dass Sie bereits Zugangsdaten von ihrem Händler oder dem Raindancer Team erhalten haben.

Diese Anleitung gibt Ihnen einen Leitfaden was zu tun ist, um sinnvoll mit dem System zu starten. Hierbei geht es wirklich nur um das absolute Minimum an Einstellung.

Für einen tieferen Einblick folgen Sie bitte der ausführlichen technischen Dokumentation (folgt in Kürze) oder den weiterführenden Seiten am unteren Ende dieser Seite.

Playlist bei Youtube:

https://youtube.com/playlist?list=PL8USp-bvp0udx3N1XL1w0uJ8ViMG4LuXF&si=t_3CyoPwKR6hT5M3

Benutzer und Zugang

Ihr Raindancer wird im Auslieferungszustand immer mit einem "Administrator"-Benutzer und einen Servicebenutzer übergeben.

Zugangsdaten
Sie erhalten die Zugangsdaten in einer gesonderten Mail vom Raindancer Team.

Das bedeutet auch, dass Sie bereits einen Benutzer im System haben, mit dem Sie arbeiten können. Aber es empfiehlt sich einzelne Benutzer für jeden ihrer Mitarbeiter anzulegen und für den Administrator noch passende Personendaten (Name, Vorname, Telefonnummer) zu hinterlegen.

Als nötige Benutzerdaten gelten:

• Vorname\Nachname
• Telefonnummer oder E-Mail OPTIONAL
  Soll Ihr Benutzer keine Benachrichtigungen erhalten, brauchen Sie dieses Feld nicht füllen.
  Sonst wählen Sie bitte den Typ der Benachrichtigungen aus, entweder SMS oder Whatsapp (wahlweise auch beides).
• Benachrichtigungen einschalten
  Bei neuen Benutzern sind im Standard alle Benachrichtigungen ausgeschaltet. Weitere Informationen zu den Benachrichtigungen finden Sie unter Benachrichtigungen einstellen

Sollten Sie weitere Benutzer anlegen wollen oder weitere Informationen zum Thema Benutzer suchen, können Sie der Anleitung "Benutzer anlegen und Rechte verwalten" folgen.

Zugriffsrechte

im Standard besitzt ein neuer Benutzer nur die Berechtigung, die App zu nutzen.

Sollten Sie für Ihren neuen Benutzer eine andere Einstellung wünschen, so können Sie das in dem Reiter Gruppenmitgliedschaften ändern und mehr Rechte zuweisen.

Regner anlegen

Sofern noch nicht bereits durch das Raindancer Team geschehen, müssen Sie nun im Portal die Beregnungsmaschine(n) angelegt werden.

In der Regel sollten sie unter Regner eine Liste aller Seriennummern der Raindancer GPS Module sehen, die Ihnen zugewiesen wurden.

Die bereits angelegten Regner sollten natürlich noch umbenannt werden, damit Sie der Maschine entsprechen, auf der Sie das Raindancer GPS Modul montiert haben.

Hierbei haben sich einer Kombination von einer fortlaufenden Zahl, dem Fabrikat und der Abrollänge etabliert.

Montage und Inbetriebnahme
Stellen Sie bitte als erstes sicher, dass Ihr Raindancer montiert ist.
Sollten sich nicht sicher sein; haben wir hier eine separate Anleitung zu diesem Thema: GPS-Modul richtig montieren

Sollte ein Raindancer Modul nicht in der Liste auftauchen; so können sie auch einen neuen Regner anlegen.

Klicken sie dafür auf Regner → Neuer Regner können Sie eine neue Beregnungsmaschine in Ihr System einpflegen.

Geben Sie einen Regnernamen an und wählen Sie in der Auswahlbox den entsprechenden Regnertyp aus.

Im Anschluss können Sie das GPS Gerät auswählen. Hierbei handelt es sich um die Seriennummer ihres Raindancers.

Um den reibungslosen Betrieb sicherzustellen, empfiehlt es sich im folgenden Parameter zu hinterlegen.

• Arbeitsbreite
• Min. Druck
• Max. Druck
• ø Düse

ACHTUNG Durchflussmenge nur bei Düsenwagen und Linear-, Kreisberegnungsmaschinen

SELBSTFAHRER Bitte beachten Sie die Einstellung der Aufstellungsart unter erweitert (mittig) → Aufstellungsart

Essentiel
Diese Parameter sind essenziell für die meisten Funktionen die ihre Raindancer System für Sie bereithält.

Steuerung

OPTIONAL

Sollten Sie ihre Beregnungsmaschine über das Raindancer System steuern wollen, so müssen Sie 2 zusätzliche Daten hinterlegen.

Im Reiter erweitert müssen diese Felder aufgefüllt werden.

• Steuerungstyp
• Telefonnummer

Diese Felder sind nötig um eine Kommunikation zwischen Ihrer Beregnungsmaschine und dem Raindancer System herzustellen.

Einstellungen an der Maschine

In der Regel muss eine Telefonnummer in ihrem Beregnungscomputer hinterlegt werden, an welche Antworten gesendet werden können.

Wählen Sie entweder die deutsche Telefonnummer, wenn sie in ihrer Maschine eine deutsche SIM-Karte eingelegt haben. Für alle anderen Fälle wählen Sie bitte die internationale Rufnummer.

Für den Einsatz von AutoSpeed lesen sie bei Auto Speed weiter

Sektorsteuerung

OPTIONAL

Sollten Sie sich entschlossen haben, ihren Regner mit der Sektorverstellung zu betreiben, so können wir zu Ihrer großartigen Entscheidung nur gratulieren und Sie bitten bei "Die Sektorsteuerung" weiterzulesen.

Schläge hinterlegen

Es ist für fast alle Funktionen, die Ihnen das Raindancer System bietet, nötig ihre Felder im System einzupflegen.

Importieren von Schlagdaten
Sie haben in der Regel die Möglichkeit ihre Felddaten aus externen Quellen zu importieren. So starten Sie nicht bei Null.

Brunnen

Brunnen dienen hauptsächlich für die Auswertung am Ende der Saison.
Es empfiehlt sich die Brunnen bereits vor dem Beregnungsstart zu hinterlegen.

Um Ihre Wasserentnahmestellen in das System einzutragen, folgen sie dieser Anleitung Brunnen anlegen

Flächen

Sie können die Flächen, welche sie mit dem Raindancer befahren wollen, unter Flächen verwalten.

Sie haben für Flächen zwei Optionen, um ihr Raindancer System zu befüllen. Der Import von Felddaten oder das manuelle Einzeichnen.

Schlagimport

EMPFEHLUNG

Sie benötigen dazu in der Regel einen Export aus ihrem Agrarantrag. Dort sind meist alle nötigen Daten hinterlegt.
Für eine genauere Erklärung dazu folgen sie dieser Anleitung Schläge importieren.

Schläge einzeichnen

Sollten sie keine Möglichkeit haben Ihre Schlagdaten mithilfe des Schlagimports in das Raindancer System integrieren können, so haben sie auch die Möglichkeit die Schläge per Hand einzutragen.

Wie sie bei der händischen Eintragung folgen sie dieser Anleitung: Flächen

Gassen

Für den Umgang mit Berechnungsgassen lesen Sie am besten an dieser Stelle weiter Arbeiten mit Gassen

Selbstfahrer mit Sektorsteuerung
Wegen der Möglichkeit Kurven zu fahren empfiehlt sich bei selbstfahrenden Beregnungsmaschinen Gassen schon Vorfeld anzulegen. Anderenfalls würde die Sektorsteuerung in Kurven verzögert reagieren.

Hilfe

Sollten Sie diesen Schritten Probleme haben oder die Einstellungen für ihren Anwendungsfall nicht passen so scheuen Sie nicht das Raindancer Team oder ihren Händler zu kontaktieren?

Alle Kontaktmöglichkeiten finden sie unter https://www.raindancer.com/kontakt

Einstellungen und Konfigurationen

Benutzer anlegen und Rechte verwalten

Im Raindancer Portal auf der linken Seite Einstellungen, dann Benutzer auswählen

Sie sollten jetzt in der Benutzerübersicht sein. Hier sollten Sie den "Administrator" und einen "Service" Benutzer vorfinden ( und ggf. einen "Support-*" Nutzer)

Der "Service" und "Support" Benutzer erlaubt es dem Support-Team von Raindancer und ihrem Händler auf Ihr Portal zuzugreifen, um Sie bei Ihren Fragen weiterzuhelfen.
Wenn Sie dies nicht wünschen können Sie den Service Benutzer deaktivieren oder löschen, aber dabei verlieren die Möglichkeit von uns schnell unterstützt zu werden.

So richten Sie einen neuen Benutzer ein:

1. Auf die "Neuer Benutzer" Schaltfläche klicken....

2. Benutzername vergeben, z.B. im Format Vorname.Nachname
3. Vornamen und Nachnamen setzen. Dies ist wichtig für die Benachrichtigungsliste.
4. Kennwort vergeben (Kennwort wird als leer angezeigt, wenn Sie den Benutzer speichern oder wieder aufrufen)
5. Unter E-Mail und Telefon teilen Sie uns mit, wie Sie gerne Mitteilungen vom raindancer System zugestellt bekommen wollen.
   • Die Nennung der E-Mail-Adresse hat auch den Vorteil, dass der Benutzer selbst sein Kennwort neu setzen kann, wenn dieses vergessen wurde.
   • Wählen Sie die Benachrichtungsmethode für diesen Benutzer aus. SMS oder WhatsApp
     Die Nennung der Telefonnummer bewirkt, dass Sie (kostenpflichtig) über den angegebenen Kanal Benachrichtigungen erhalten
6. Um die Kommunikation mit raindancer zu testen, können Sie auf das  Symbol neben der E-Mail-Adresse oder Telefonnummer klicken.





   Ein Pop-up-Fenster erscheint dann, den Sie mit einem Klick auf "Ja" bestätigen, um die Test-Nachricht auszulösen.
7. Sollte Ihr angelegter Benutzer eine andere Sprache bevorzugen, können Sie dies unter dem Punkt Sprache für den Benutzer voreinstellen.
8. auf die "Speichern" Schaltfläche klicken, um die Einstellungen zu übernehmen.

Rechte

Wir haben jetzt einen Benutzer angelegt.

Im Standard bekommt der angelegte Benutzer die Gruppe "03 Mobile App Nutzer" zugewiesen.
Diese Gruppe ermöglicht die Nutzung der App.

Damit der neue Benutzer das raindancer Portal nutzen kann, müssen wir ihm/Ihr die passenden Benutzerrechte zuweisen.

1. Hierfür oben rechts die "Gruppenmitgliedschaft" auswählen


2. Hier sollte eine Liste erscheinen.
   Diese enthält alle verfügbaren Gruppen, die dem Benutzer zugeordnet werden kann.
   Angehakt sind die Gruppen, die diesem Benutzer schon zugeordnet wurden.


3. Durch Klicken der Häkchen setzen bzw. entfernen Sie eine Gruppenmitgliedschaft. Mittels "Speichern und Schließen" oder "Speichern" werden die Gruppenmitgliedschaften bestätigt.


4. Optional können Sie jetzt noch einstellen, welche Benachrichtigungen Ihren Benutzern zugestellt werden soll. Weitere Informationen hierzu finden Sie hier: Benachrichtigungen einstellen

Rechtegruppen

Eine kurze Aufstellung zu den zur Verfügung stehenden Systemgruppen:

Benachrichtigungen einstellen

Um Mitarbeitern benachrichtigen zu lassen, folgen Sie diesen Schritten.

Damit ein Benutzer eine Benachrichtigung erhalten kann, brauchen wir entweder eine E-Mail-Adresse oder die entsprechende Hinterlegung der Telefonnummer sowie der Entscheidung, ob WhatsApp oder SMS verwendet werden soll.
Benutzer anlegen und Rechte verwalten

Wie stelle ich Benachrichtigungen ein

1. Im raindancer Portal auf der linken Seite Einstellungen, dann Benutzer auswählen
2. In der Benutzerübersicht unten auf die Benachrichtigungen einstellen Schaltfläche klicken
3. Gesetzte Häkchen neben dem Mitarbeiter bedeuten , dass der ausgewählte
   Mitarbeiter für diese Ereignisse eine Benachrichtigung erhalten wird.  Symbole dagegen deaktivieren diese Benachrichtigungen. Durch das Klicken auf das die Icons wechseln diese den Modus.

Sie haben diese Möglichkeit auch in der Raindancer App. Klicken Sie dazu in der unteren Menüleiste auf Mehr und wählen sie Benachrichtigungen einstellen aus.

Erklärung zu den Vorgängen:

• Ereignisbereiche:
  Ereignisbereiche sind Bereiche, die Sie in Ihre Flächen eingezeichnet haben, um u.a. eine Benachrichtigung zu erhalten, wenn dieser Bereich durch den raindancer betreten/verlassen wird. Ereignisbereiche
• Ziel erreicht:
  Kurz vor der Fertigstellung des Beregnungsgangs wird eine Benachrichtigung geschickt.
  Im Standard sind es 25 Meter vor dem Zielpunkt/Trommel. Dieser Wert kann in den Einstellungen angepasst werden.
• Regner fertig:
  Der Regner ist im Zielradius angekommen und es wird ein Abfall des Wasserdrucks erkannt.
• Störung:
  Störungen bedürfen ihr sofortiges Eingreifen. Bespiele für eine Störung könnte, ein umgekipptes Regnerstativ oder zu hoher Wasserdruck sein.
• Warnung:
  Warnmeldungen sind Benachrichtigungen, die den Betrieb stören, aber nicht katastrophal behindern. Ein Beispiel für eine Warnmeldung wäre ein niedriger Druckwert am Regner.

Brunnen anlegen

nter Brunnen sind alle Wasserquellen gemeint, die zur Bewässerung genutzt werden.

Die Verwaltung eines oder mehren Brunnen ist insbesondere nützlich, wenn Sie die entnommenen Wassermengen erfassen müssen.

Was muss ich tun?

1. Im raindancer Portal oben Brunnen → Brunnen auswählen
2. Auf die "Neuer Brunnen" Schaltfläche klicken
3. Bezeichnung (Namen) vergeben
4. Breitengrad/Längengrad setzen.
   Hinweis: Falls Sie die Karte nutzen, um Breitengrad/Längengrad zu setzen,
   bitte nicht das Fenster mit dem x-Symbol schließen, da dies das komplette
   Fenster zum anlegen/bearbeiten des Brunnens schließen würde und all Ihre Eingaben verloren gehen.
5. Bei Abrechnungsart Volumen oder Betriebsdauer auswählen
6. OPTIONAL Team auswählen, falls diese Option gebucht wurde
7. Auf „Speichern“ klicken.

Detaillierte Informationen zu den Eingaben

Bezeichnung

Hier hinterlegen Sie den Namen für den Brunnen.

Breitengrad / Längengrad

Hier legen Sie fest wo sich der Brunnen befindet. Sie können die Koordinaten händisch eintippen. Andernfalls können Sie auch das Kartentool benutzen, welches Sie über einen Klick auf den Schalter "Karte" erreichen.

Abrechnungsart

Hier legen Sie die Abrechnungsart für den Brunnen fest. Sie könne zwischen Kubikmeter (m³) und Stunden (h) wählen.

Abrechnungskennung

Hier können Sie dem Brunnen eine eigene Kennung abseits des Namens geben. Dies hat den Vorteil, dass Sie mehrere Brunnen mit derselben Kennung haben
und später nach genau dieser Kennung filtern können.

Genehmigte Menge

Hier tragen Sie die maximale Menge ein, welche dem Brunnen entnommen werden darf. Sie sehen dann, wie viel Wasser entnommen wurde und wie viel maximal entnommen werden darf.

Bemerkungen

Hier können Sie wichtige Informationen für Kollegen / Mitarbeiter hinterlassen.

In Teams

Hier legen Sie fest, welche Teams Zugriff auf den Brunnen haben und welche nicht.

Schlage und Flächen hinterlegen

Flächen lassen sich nur mit einem PC im Portal einzeichnen.
Tabletts sind nur bedingt für die Bearbeitung von Flächen und Gassen brauchbar.

Schlag anlegen

1. Oben mittig "Flächen" auswählen
   1. Zum Neuanlegen unten auf die "Neuen Schlag anlegen" Schaltfläche klicken
   2. Zum Bearbeiten rechts neben dem zu bearbeitenden Schlag auf das Bearbeiten Symbol  klicken
2. Namen vergeben
3. Standardbrunnen auswählen
4. Bodenart auswählen, "-" ist vorausgewählt
5. Fruchtart auswählen
6. OPTIONAL Gebiet auswählen
7. OPTIONAL Team zuweisen
8. Fläche leer lassen, da die Fläche in der Regel durch die eingezeichnete Fläche berechnet wird
9. OPTIONAL Gruppe auswählen, falls gewünscht
10. Unten rechts auf die "Speichern" Schaltfläche klicken

Fläche einzeichnen

1. Oben auf die "Koordinaten" Schaltfläche klicken
2. Auf der Karte zu Ihrer Fläche navigieren, die Sie einzeichnen möchten. Hierzu können Sie mit der Maus in
   die Karte greifen und nach links und rechts ziehen. Zum rein- und raus-zoomen können Sie das Rad der Maus
   oder das + oder - Symbol auf der linken Seite auf der Karte benutzen
3. Durch einen Klick auf die "Neue Form" Schaltfläche (rechts oben in der Landkarte) aktivieren Sie den Einzeichnen-Modus für die Schlagfläche
4. Das Zeichnen erfolgt durch das Setzen von Punkten auf der Karte
5. Setzen Sie den ersten Punkt, vorzugsweise, in eine Ecke Ihrer Fläche und setzen die restlichen Punkte nach und nach, sodass Sie die Grenzen
   Ihrer Fläche bestmöglich abgebildet sind. Der letzte Punkt sollte auf den ersten gesetzt werden, um die gezeichnete Fläche abzuschließen.
6. Zum Speichern dieser neuen Fläche auf die "Speichern" Schaltfläche klicken. Die Farbe der gezeichneten Fläche sollte nun in gelber Farbe in Ihrer Karte angezeigt werden.
7. Falls Sie jetzt mit dem Editieren des Schlags fertig sind, können Sie diesen Vorgang durch das Klicken auf die "Speichern und Schließen" Schaltfläche abschließen.

Eingezeichnete Fläche bearbeiten

1. Falls Sie Ihre Fläche noch nicht ausgewählt haben, führen Sie folgende Punkte aus:
   1. Oben "Flächen" auswählen
   2. Zum Bearbeiten rechts neben dem zu bearbeitenden Schlag auf das Bearbeiten Symbol  klicken
2. Nun oben rechts auf Koordinaten klicken
3. In der Karte rechten Seite auf das Bearbeiten Symbol  klicken, um den Editieren-Modus zu aktivieren
4. Die Ränder der Fläche wird in eine Linie mit vielen Punkten verwandelt. Die weißen Punkte sind die Punkte, die Sie zuvor gezeichnet haben. Graue Punkte sind Geister-Punkte, die erst durch ein Klicken, zu einem echten Punkt gewandelt werden. Die grauen Punkte können verwendet werden, um genauere Flächen zu zeichnen.
5. Ziehen Sie diese Punkte nach Ihren Bedürfnissen um die Fläche bestmöglich abzubilden.
6. Zum Speichern dieser neuen Fläche auf die "Speichern" Schaltfläche klicken.
7. Falls Sie jetzt mit dem Editieren des Schlags fertig sind, können Sie diesen Vorgang durch das Klicken auf die "Speichern und Schließen" Schaltfläche abschließen.

Schläge importieren

Diese Anleitung unterstützt sie dabei, ihre Schlagdaten aus den verschiedenen Quellen zu importieren.

Klicken Sie auf Flächen → Schläge importieren, um mit dem Import zu beginnen.

Wählen sie ihre Quelle aus

In dem Feld Importtyp auswählen wählen den Typ ihrer Quelldateien aus.

Sie haben hier folgende Optionen

• kml/kmz - Dieses Format wird in Google Earth verwendet
• shp (Shape) - Viele GIS Systeme unterstützen dieses Format
• shp as ANDI - Dieses Datenformat ist den niedersächsischen Landwirten vorbehalten

Treffen Sie ihre Auswahl anhand ihrer Quelldateien.

Daten hochladen

Folgen Sie den Anweisungen im System um die richtigen Dateien auszuwählen, um ihren Import fehlerfrei durchzuführen.

shp - Shape

Wenn man eine Shapedatei importieren will, muss man wenigstens eine shp, eine shx und eine dbf-Datei auswählen.
Eine prj-Datei, die definiert, in welcher Projektion eine Shapedatei vorliegt, sollte auch mit ausgewählt werden.

Falls das nicht getan wird, muss im nächsten Schritt die Projektion manuell ausgewählt werden

shp aus Andi

Zusätzlich zu den Dateien, die hierüber unter shp beschrieben sind, muss eine xml-Datei mit ausgewählt werden. Eine prj Datei ist nicht notwendig, da alle Andi-Dateien in derselben Projektion vorliegen.

Wenn man die Dateien ausgewählt hat, klickt man auf "Format prüfen". Dadurch werden die Dateien zum Server übertragen und weitere Optionen werden angezeigt.

Import Daten konfigurieren

Für ANDI-Dateien setzt Raindancer die Werte der Auswahlboxen meist automatisch passend zu den erfragten Daten.

Projektion

Falls Raindancer die Projektion nicht ermitteln kann, kann man hier eine manuelle Auswahl treffen.
Das sollte nur für shp-Dateien ohne prj-Datei der Fall sein.

Gruppe

Raindancer kann für einen Mandanten mehrere Schlag-Gruppen verwalten. Hier kann man entweder einen Freitext eintragen, um eine neue Gruppe zu definieren oder eine der bereits existierenden Gruppen auswählen. Wenn man vorhandene Schläge durch Daten in der Schlagdatei aktualisieren möchte, kann das nur geschehen, wenn der Schlag in der Datenbank und der Schlag in der Datei in der gleichen Gruppe sind. Wenn sie es nicht sind, kann keine Zuordnung erstellt werden und der Schlag aus der Datei wird ggf. neu erstellt.

Schlagkennung

Die Schlagkennung definiert, durch welche Eigenschaft ein Schlag aus der Datei, einem Schlag in der Datenbank zugeordnet wird.

Wenn man "Keine Importkennung verwenden" auswählt, gelten alle Schläge in der Datei als neue Schläge und es wird keine Zuordnung getroffen.

Das kann zu Überlagerungen führen. Diese können zu unvorhersehbaren verhalten führen. Achten sie darauf der Schläge nicht exakt "aufeinander" liegen.

Die empfohlene Option ist dabei "Geographische Fläche zum Zuordnen verwenden".

Mit dieser Option vergleicht Raindancer die Geographische Position des Schlags aus der Datei mit der in der Datenbank. Sollten beide Schläge hinreichend übereinander liegen, so wird eine Zuordnung getroffen.  (Der neue Schlag muss den alten zu mindestens 90 % überdecken - Falls das auf mehrere Schläge zutrifft, wird der gewählt, bei dem die gemeinsame Fläche von altem und neuem Schlag am wenigsten Fläche außerhalb der Schnittfläche hat.

Alle anderen Optionen entsprechen einer Datenspalte in der Schlagdatei.

Schlagkennung und Schlagnummer

Hier werden alle Datenspalten aus der Datei angezeigt. Die Werte aus der Spalte, die man auswählt, werden als Schlagkennung bzw. Schlagnummer des Schlags verwendet.

Schlagname

Hier werden alle Datenspalten aus der Datei angezeigt. Die Werte aus der Spalte, die man auswählt, werden als Schlagname des Schlags verwendet.

Die Auswahlboxen geben ihnen jeweils ein Beispiel zu den enthaltenen Daten in der Spalte schauen Sie sorgfältig nach ihren gewünschten Daten.

Flächenberechnung

Wählen Sie die für sie passende Variante der Flächenberechnung aus.

Bei ihrem ersten Import ist es von Vorteil, wenn sie die Fläche anhand der Geodaten berechnen lassen.
Die passende Option dafür ist Fläche berechnen, wenn noch keine Fläche vorhanden

Fruchtart

Hier kann man eine Dateispalte auswählen, aus der die Fruchtart bezogen werden soll. Für jeden Wert, dieser Spalte wird eine neue Fruchtart im System angelegt, sofern nicht vorhanden und dem entsprechenden Schlag zugeordnet.

Vorhandene Schlageigenschaften aktualisieren

• Fruchtart
• Nummer
• Name

von zugeordneten Schlägen in der Datenbank auf den Stand der Datei gebracht.

Vorhandene Schlagkoordinaten aktualisieren

Nur wenn diese Option gesetzt ist, wird die Geografie eines zugeordneten Schlags in der Datenbank aktualisiert.

Deaktiviere Schläge, die im Import nicht vorhanden sind

Falls die Schläge per geographischer Position zugeordnet wurden, werden alle Schläge des Mandanten deaktiviert, die nicht in der Schlagdatei vorhanden sind.

Keine neuen Schläge aus Import hinzufügen und nur vorhandene Schläge berücksichtigen

Es werden keine Schläge neu erstellt, sondern nur Aktualisierungen an vorhandenen Schlägen in der Datenbank vorgenommen.

Ereignisbereiche - Erste Schritte

Sie können auf Ihren Schlägen Ereignisbereiche einzeichnen, um hier Aktivitäten auszulösen.

Beim „Betreten“ und / oder „Verlassen“ dieser Bereiche durch den Regner (den Stativwagen) können u.a. folgende Aktionen ausgelöst werden:

• Es wird eine Benachrichtigung an Mitarbeiter/Freie Telefonnummer geschickt (z.B. Information, dass die Anschläge anders eingestellt werden müssen / Vorläufer der Sektorsteuerung)
• Änderung der Beregnungsmenge / Einzugsgeschwindigkeit (teilflächenspezifische Beregnung)
  z.B. bei Lehminseln, Senke usw. (Voraussetzung ist die Fernsteuerung der Trommel)
• Stopp der Beregnung

Bei Regnern, die mit unserer Sektorsteuerungen laufen, können Vorgaben für die eingezeichneten Bereiche hinterlegt werden, z.B.:

• Beregnung erlauben (z.B. bei Beregnung über die Schlaggrenze hinaus)
• Beregnung verbieten (z.B. um einen Sicherheitsabstand zur Straße zu haben)
• Anschlagwinkel für einen Bereich verstellen

Ereignisbereiche einzeichnen

Ereignisbereiche sind rot eingezeichnet.

1. Durch ein Klicken auf die "Neue Form" Schaltfläche (rechts oben in der Landkarte) aktivieren Sie den Zeichen-Modus für die Schlagfläche
2. Das Zeichnen erfolgt durch das Setzen von Punkten auf der Karte

3. Setzen Sie den ersten Punkt und setzen die restlichen Punkte nach und nach so, dass Sie den Ereignisbereich so eng wie möglich abbilden.
   Der letzte Punkt sollte auf den ersten gesetzt werden, um die gezeichnete Fläche abzuschließen.

   Setzen von Markierungspunkten

   Fertig gezeichnetes Ereignisbereich




4. Nachdem Sie den Ereignisbereich eingezeichnet haben, klicken Sie bitte auf die "Bearbeiten" Schaltfläche
5. Hier auf die „Neue Aktion hinzufügen“ Schaltfläche hinzufügen

Hier einige Beispiele:

• Eine Nachricht an einen Mitarbeiter senden beim Erreichen oder beim Verlassen eines eingezeichneten Bereichs

• Wenn Sie hier z.B. „Befehl senden“ auswählen, können sie u.a. :

  • Die Beregnung Stoppen
  • Die Beregnungsmenge ändern
  • Den Sektor ändern

Beregnung verhindern/erlauben

Mit „Beregnung verhindern / erlauben“ können Sie für die Sektorsteuerung Bereiche definieren, in denen nicht beregnet werden soll oder eben Flächen, wo über den Schlagrand hinaus beregnet werden darf.

So können Sie z.B. Sicherheitsabstände zu Straßen definieren oder eben auch Flächen, wo Sie ruhig ein Stück über den Schlagrand beregnen wollen.

Achten Sie bitte darauf, dass die Flächen mit der Aktivität „Beregnung erlauben“ schon auf dem Schlag beginnen – wenn sie diese Fläche neben den Schlag einzeichnen, dann wird sie natürlich ignoriert.

Wichtig ist, dass Sie diese Flächen auch mobil auf dem Smartphone aktivieren oder eben auch deaktivieren können.
So haben Sie z.B. die Möglichkeit, die Flächen in Abhängigkeit von der aktuellen Nutzung des Nachbarschlages mitzuberegnen und auch in Abhängigkeit vom Wind sich weiter von Straßen usw. fernhalten.

Ereignisbereiche löschen oder deaktivieren

Sie können den Ereignisbereich Ihrer Wahl bequem über die Seite „Schlagdetail“ oder in der Raindancer App deaktivieren oder löschen.
Dazu klicken Sie auf den Ereignisbereich, der deaktiviert oder gelöscht werden soll.
Es erscheint eine neue Schaltfläche

Ereignisbereiche löschen in Schlagbearbeiten

Sie können den Ereignisbereich Ihrer Wahl einfach, über die „Schlag bearbeiten“ Seite deaktivieren oder löschen.
Dazu klicken Sie in den Schlag bearbeiten Seite auf Koordinaten. Um einen Ereignisbereich zu löschen, klicken Sie auf der rechten Seite die untere Tonne und danach auf den Ereignisbereich der gelöscht werden soll und dann auf „übernehmen“.

Nachdem Sie innerhalb des Ereignisbereichs geklickt haben, verschwindet dieser von der Karte. Klicken Sie auf Speichern, um die Änderungen zu übernehmen.

Ereignisbereiche und ihre Aktionen

Übersicht

Es gibt die Möglichkeit, auf den Schlägen Bereiche einzuzeichnen, um beim Betreten oder Verlassen eine oder mehrere der folgen Aktionsmöglichkeiten auszulösen:

• Eine Nachricht mit individuellem Text senden
• Einen Befehl senden
  • aktive Beregnung stoppen MASCHINENSTEUERUNG
  • Beregnungsmenge ändern MASCHINENSTEUERUNG
  • Beregnungssektor ändern SEKTORSTEUERUNG
  • Erweiterte Ausgänge setzen MASCHINENSTEUERUNG
• Die Beregnung zu verhindern SEKTORSTEUERUNG
• Die Beregnung zu erlauben SEKTORSTEUERUNG
• Kurvenprogramm (Für Selbstfahrer) MASCHINENSTEUERUNG

Einzeichen der Bereiche

Wie werden diese Ereignisbereiche und die entsprechenden Aktionen hinterlegt?

Wählen Sie dazu über Flächen den Schlag aus und gehen auf Schlag bearbeiten, hier auf Koordinaten.

Zeichnen Sie über Neue Form anlegen einen Ereignisbereich ein.
(unten rechts sehen Sie als Hilfe beim Einzeichnen einen Maßbalken, wenn Sie vorher auf „Vollbild“  schalten). Beim Einzeichnen muss der letzte Klick immer wieder auf den ersten gehen.

Sie Bearbeiten nun den Ereignisbereich und wählen Sie bei Aktion eine der Möglichkeiten aus.

Eine Nachricht senden

Sie können beim Betreten bzw. beim Verlassen des Regners in einen Ereignisbereich, sich oder jemand anderes, zum Beispiel ein Mitarbeiter, eine Nachricht zukommen lassen,

Dazu tragen Sie unter Empfänger die gewünschte Rufnummer ein.

Einen Befehl senden

Sie könne mittels der Ereignisbereiche einen der folgenden Befehle beim Betreten oder / und Verlassen des Ereignisbereiches auslösen.

• Aktive Beregnung stoppen → Stoppt die aktuelle Beregnung.
• Beregnungsmenge ändern → Ändert die Menge an Wasser absolut (mm oder m/h ) oder relativ (in Prozent).
• Beregnungssektor ändern → Passt die Sektorsteuerung an.
• Beregnung verhindern → Verhindert das Beregnen des Ereignisbereichs
• Beregnung erlauben → Erlaubt das Beregnen des Ereignisbereichs
• Erweiterte Ausgänge setzen

Spezielle Bereiche für die Sektorsteuerung

Es gibt Bereiche, die speziell für die Sektorsteuerung entworfen wurden. Diese Bereiche ermöglichen es ihnen, die Sektorverstellung ganz speziell an ihre Anforderungen anzupassen.

Beregnungssektor ändern

Sie können hier für den gezeichneten Bereich die Anschläge links und / oder rechts vorgeben. Natürlich berücksichtigt er dann die Feldkanten auf Basis dieser neuen Anschlagwinkel.

Beim Verlassen des eingezeichneten Bereichs können Sie wieder auf den Standard zurückschalten (Standard wiederherstellen).

Wenn Sie für das „Verlassen“ nichts eingeben, dann bleiben die Einstellungen für diesen Beregnungsgang aktiv.
Beim nächsten Gang sind dann wieder die Standardwerte aktuell.

Übernehmen und Speichern nicht vergessen!

Beregnung verhindern

Beispiel: Sie wollen in einem Bereich (z.B. ein Streifen entlang der Autobahn) zur Sicherheit nicht beregnen.

Dann wählen Sie im Feld Aktion die Aktion Beregnung verhindern aus.

Beregnung erlauben

Beispiel: Sie wollen in einem Bereich (z.B. ein Streifen entlang der Waldkante) zur Sicherheit etwas überegnen, damit alle Pflanzen auf Ihrem Feld genug Wasser bekommen.

Dann wählen Sie im Feld „Aktion“ die Aktion „Beregnung erlauben“ aus.

Doppelberegnung verhindern

Zeichen Sie zwischen den beiden Gassen den Bereich „Beregnung verhindern“ ein. Jeder Gang beregnet jetzt nur bis an diesen Bereich, sodass eine doppelte Beregnung verhindert wird.

Diese Linie sollte eine sehr schmale Fläche - zum Beispiel ein Dreieck - sein. Beim Einzeichnen muss der letzte Klick immer wieder auf den ersten gehen – die Fläche muss so geschlossen werden!

Beregnungsgassen hinterlegen

Berechnungsgassen hinterlegt den Weg der Beregungsmaschine permanent im System. Diese Hinterlegung bietet einige Vorteile im täglichen Gebrauch der Raindancer App und der Sektorverstellung.

Wozu brauchen sie Gassen?

• Länge des Beregnungsganges
  Startet ein Regner auf einer Gasse, erkennt der Raindancer das sofort. Die Länge ist sofort
  bekannt.
• Aufstellpunkt der Trommel
  Gerade, wenn Sie Ihre Trommel nicht immer genau am Schlagrand aufstellen, sondern z.B. im
  Vorgewende noch einen Zug machen, geht der Beregnungsgang eben nicht bis an den
  Schlagrand.
  Den genauen Aufstellpunkt der Trommel (Zielpunkt) „liefert“ die Gasse.
• Sie haben Einzüge, die auch in der „Kurve“ laufen?
  Mit Gassen können Sie auch kurvige Einzüge einzeichnen.
  Gerade wenn Sie mit der Sektorsteuerung arbeiten, ist das wichtig, um die Anschlagswinkel richtig
  zu berechnen.
• Information wann und wie viel wurde hier beregnet.
  Auf der Gasse wird permanent angezeigt:
  - letzte Beregnung mit Datum und Menge
  - Wie viel wurde in diesem Jahr insgesamt auf der Gasse beregnet.
• Beregnungsgassen dienen als Basis für bestimmte Auswertungen.
  Einige Auswertungen im Raindancer sind darauf angewiesen, die Wassermenge auf bestimmte Teilbereiche der Schläge verbucht werden. Ein Beispiel dafür ist der Schlagauswertung Bericht.
• Gassen sind die Grundlage der Einsatzplanung / Umsetzung

Anlegen von Gassen aus bereits gelaufenen Einsätzen

Ist ein Schlag einmal beregnet, können Sie aus Beregnungsgänge Gassen erstellen. Die Gassen
bleiben dann ständig verfügbar.

So funktioniert es …

Wählen Sie den Schlag und gehen auf bearbeiten , gehen dann auf „Gassen“ [1]
In der Tabelle unter der Karte gehen Sie bitte auf „nicht zugeordnete Einsätze“ [2]

Sie sehen hier alle Beregnungsgänge.
Kicken Sie einen Gang an [3], dann sehen Sie ihn auf der Karte. [4]
Wenn Sie nun unten auf den Reiter „Einsatz zu Gasse übernehmen“ [5] klicken, ist eine Gasse angelegt.
So machen Sie es dann mit den anderen Einsätzen, bis Sie alle Gassen angelegt haben.

Wenn Sie auf den Reiter „Gasse“ [1] klicken, sehen Sie die übernommenen Gassen.

Wenn Sie auf das Symbol Bearbeiten[2] gehen, können Sie für die Gasse Details ändern / ergänzen.
z.B. bei Beregnung im Vorgewende Breite auf der linken Seite nur 20 m.
Abhängig der jeweiligen Breite, wird Ihnen eine halb transparente Fläche neben der Gasse angezeigt, welche die Arbeitsbreite abbildet,
damit ein präziseres Einzeichnen der Gasse gewährleistet ist.
Diese beiden Werte (Breite links und rechts) werden dann für die Darstellung und die Berechnung der beregneten mm benutzt.

Links / Rechts immer mit Blick von der Trommel auf das Regnerstativ!

Auf den Schlägen werden nun permanent die Gassen mit der Information angezeigt: wann wurde hier das letzte Mal beregnet.
Klicken Sie die Gasse an, sehen Sie mm der letzten Beregnung und mm insgesamt.
Natürlich auch auf dem Smartphone.

Einzeichnen einer Gasse

– z. B. Einzüge im Bogen

Auch mit einer klassischen Trommel wird – z. B. am Schlagrand – im Bogen beregnet.

Wenn Sie mit einer Trommel arbeiten, die nicht als Selbstfahrer definiert ist (Selbstfahrer sind z.B. Fasterholt-Regenmaschinen), zieht Raindancer aber immer einen geraden Einzug vom Start- zum Zielpunkt. Meist ist das unproblematisch. Wenn Sie aber mit der Sektorsteuerung arbeiten, entspricht die reale Einzugsrichtung eben nicht unbedingt der Linie Start – Ziel. Die Anschläge werden dann unter Umständen falsch berechnet.

Sie sollten dann diese Einzüge manuell als Gassen einzeichnen.

Mit dem Symbol oben rechts können Sie jetzt die Einzugsgasse über mehrere Punkte definieren.
Klicken Sie mit der Maustaste auf das, im unteren Bild, gelb markierte Symbol für neue Gasse hinzufügen.

Zeichnen Sie nun die Gasse auf dem Feld mit der Software ein.

Beginnen Sie dort, wo Ihre Trommel steht!

Das Einzeichnen der Gasse schließen Sie mit Doppelklick auf den letzten von Ihnen gesetzten Punkt der Gasse ab.

Geben Sie der Gasse einen Namen und fügen die Breite der Linken - und Rechten Bereiche der jeweiligen Gasse hinzu.

Wenn Sie wollen, kann die Gasse nach erfolgter Beregnung automatisch gelöscht werden. Dazu ändern Sie die Einstellungen im Feld Permanent zu „Gasse ist für einmalige Beregnung verfügbar“.
Standardmäßig werden Gassen immer dauerhaft (Permanent) angelegt.

Sie haben die Möglichkeit, die standardmäßige Einstellung „Permanent“ auf „immer einmalig“, in den erweiterten Einstellungen zu ändern.

Wenn Sie eine Gasse von nur einem bestimmten Regnertypen, wie beispielsweise einen klassischen Trommelregner, befahren lassen wollen, dann wählen Sie den jeweiligen Regnertypen aus der Liste aus.
Die Regner welche nicht dem Regnertyp entsprechen, werden die Gasse ignorieren. Dadurch kommt es zu keinem Missverständnis bei der automatischen Zuordnung von Gassen und Regnern.

Wenn Sie möchten, können einstellen, ob eine Gasse einseitig oder beidseitig befahrbar ist. Dazu einfach den entsprechenden Menüpunkt unter „Beidseitig befahrbar“ auswählen.

Erlaubnis für Eckenprogramme ermöglicht Ihnen abseits der Regnereinstellung festzulegen, ob die Eckenausregnung erlaubt ist und wo sie erlaubt ist, ohne die Einstellung am Regner verändern zu müssen.
Nähere Informationen zum Eckenprogramm finden Sie in der [Regnersteuerung].

Magnetisch können Sie auswählen, wenn Sie sicher sind, dass Sie die Gasse korrekt eingezeichnet haben.
Damit wird der Sektor an Feldkanten stabiler und nicht ständig zwei Grad hin und her regelt, wodurch der Akku geschont wird.

Wenn der Regner nun auf dieser Gasse beregnet, kennt er die Einzugsrichtung, die Länge usw.
Die Anschlagwinkel werden – sofern Sie mit unserer Sektorsteuerung arbeiten – auf Basis der
aktuellen Einzugsrichtung berechnet.

Startet ein Regner die Beregnung, sucht er sich die Gasse, die „in der Nähe“ läuft. So ist es auch möglich, Züge auf nicht genau den gleichen Einzugsspuren zu machen – der Raindancer findet trotzdem die Gasse.
Darum sollten – wenn z. B. zwei Beregnungsgänge dicht zusammen „starten“ – beide Gänge eingezeichnet sein. Sonst kann es sein, dass der Raindancer – wenn er eben keine „nähere“ Gasse findet – auf die falsche Gasse springt.

Löschen von Beregnungsgassen

1. Falls Sie Ihre Fläche noch nicht ausgewählt haben, führen Sie folgende Punkte aus:
   1. Oben mittig Flächen auswählen
   2. Zum Bearbeiten rechts neben dem zu bearbeitenden Schlag auf das Bearbeiten Symbol  klicken
2. Oben rechts Gassen mit einem Klick auswählen
3. Unter der Karte unter Gassen Auflistung rechts neben dem zu bearbeitenden Gasse auf Symbol  klicken
4. Ein Pop-up-Fenster erscheint, der Sie fragt, ob Sie diese Gasse wirklich löschen wollen. Dies können Sie mit einem Klick auf Ja bestätigen.
5. Unten rechts auf die Speichern und Schließen Schaltfläche klicken, um das Bearbeiten der Flächen abzuschließen.

Auto Speed - Der Tempomat für die Beregnung

Automatische Geschwindigkeitsanpassung über SMS-Steuerung an der Trommel

Sie benötigen für die Nutzung des Auto Speed eine SMS oder Internet-Steuerung an der Trommel, welche die Einstellung der Geschwindigkeit zulässt.

Folgen sie diesen Guide, um die Steuerung zu hinterlegen

Was muss ich tun

Beregnungsmenge in mm festlegen.

Anhand der Düse, des Drucks und der Arbeitsbreite wird die Einzugsgeschwindigkeit berechnet und an die Maschine übertragen.

Manuelle Einstellung der Beregnungsmenge

(ohne SMS-Steuerung an der Trommel)

Sie haben die Möglichkeit auf der Raindancer-App die gewünschte Beregnungsmenge in mm anzugeben.
Sobald die Beregnung beginnt (Druck liegt an), wird in der Übersicht auf der APP nun die dafür erforderliche Einzugsgeschwindigkeit (m/h) angezeigt

So funktioniert es:

Klicken Sie die Trommel an und gehen auf Auto Speed.

   Hier können Sie die gewünschten mm eintragen. Diese Soll-Gabe bleibt, solange bestehen, bis sie durch Sie wieder geändert wird.

  Sobald Druck anliegt, zeigt er Ihnen bei den Planwerten die Geschwindigkeit an, die für diese mm-Gabe eingestellt werden sollte.

Natürlich werden spätere Druckschwankungen nicht berücksichtigt – dazu brauchen Sie eine SMS-Steuerung an Ihrer Trommel.

Die Stammdaten - Fruchtarten und Böden

In diesem Bereich pflegen Sie die Fruchtarten, Einheiten und die Böden.

Das Pflegen der Fruchtarten hilft Ihnen später im Flächenbereich auf einen Blick zu sehen, welche Frucht auf der Fläche angebaut wird.
Nach einem Import kann es sein, dass die Bezeichnung als eine Zahl übernommen wurde. Diese können Sie im Nachhinein natürlich anpassen.

Fruchtarten Anpassen

Fruchtarten dienen hauptsächlich der Übersicht in den verschiedenen Listen. Sie erleichtern die Orientierung für neue Mitarbeiter.

1. Im raindancer Portal oben rechts Stammdaten, dann Fruchtarten auswählen
   1. Zum Bearbeiten rechts neben der Fruchtart, die Sie bearbeiten möchten, auf das Bearbeitungs-Symbol klicken
   2. Zum Anlegen unten links auf die "Neue Fruchtart anlegen" Schaltfläche klicken
2. Hier können Sie die Felder Fruchtartname und Beschreibung verändern
3. Optional können Sie mit einem Klick auf "Erweiterte Einstellungen" (oben rechts) auch den Beregnungszyklus anpassen. Der Standardwert ist mit 10 Tagen hinterlegt. Änderungen können mit "Speichern und Schließen" übernommen werden.
4. Mit einem Klick auf die "Speichern" Schaltfläche bestätigen.

Böden

Das Einrichten von Boden ist nur dann wirklich relevant, wenn sie planen Wetterstationen oder Bedarfsgerecht zu beregnen.

Hierfür gibt es bei Möglichkeit aus einem Katalog von 12 verschiedenen Bodensubstraten. Diese können in jeweils 10 cm Blöcken zu einem Boden zusammen gesetzt werden. Dieser angelegte Boden kann infolgedessen den Schlägen, auf den die Bodenfeuchte ermittelt werden soll, hinterlegt werden. Die Substratschichten ergeben eine tiefen gestaffelte Feldkapazität.

Dieser Wert gibt an, wie gut ein Boden Wasser gegen die Schwerkraft halten kann.

1. Im raindancer Portal oben rechts Stammdaten, dann Böden auswählen
   1. Zum Bearbeiten rechts neben dem Boden, die Sie bearbeiten möchten, auf das Bearbeitungs-Symbol klicken
   2. Zum Anlegen unten links auf die "Neuen Boden anlegen" Schaltfläche klicken
2. Hier können Sie die Felder Bodenname und Beschreibung verändern
3. Nach dem Speichern
4. Finden sie auf dem Tab Substrate die Möglichkeit ihren Boden von oben nach unten zu strukturieren.
5. Mit einem Klick auf die "Speichern" Schaltfläche bestätigen.

Böden nach Irrigama im Vergleich zu Raindancer

https://www.gd.nrw.de/wms_html/BK5_WMS/PDF/Methoden/BK5_BOA.pdf

https://www.landwirtschaftskammer.de/lufa/pdf/bodenarten-einteilung.pdf

Zukünftige Einsätze planen

Dieser Bereich im Raindancer Portal soll Ihnen ermöglichen, Ihre Einsätze vorzeitig zu planen und so mehr Struktur in die Arbeitsdynamik bringen.

Sie finde die Einsatzplanung im Portal auf der linken Seite im Menüband.

Um Einsätze zu planen brauchen Sie Gassen zu Ihren Schlägen. Siehe auch Beregnungsgassen

Neuen Einsatz planen

Um einen neuen Einsatz zu planen, navigieren Sie über die rechte Leiste auf den Punkt Einsatzplanung.

Mit einem Klick auf die Fläche "Einsatzplanung" gelangen Sie zur Übersicht aller geplanten Einsätze. Damit Sie einen neuen Einsatz vorab planen können,

klicken Sie auf die Fläche "neuen Einsatz planen" in der unteren rechten Ecke.

Schlag auswählen

Es öffnet sich eine neue Maske, in welcher Sie den Schlag auswählen, auf welchem Sie planen, einen Einsatz durchzuführen. Falls Sie eine große Anzahl an Schlägen haben,

können Sie auch gezielt nach einem Schlag suchen, indem Sie den Namen in die Suchleiste eingeben.

Regner auswählen

Nachdem Sie sich für einen Schlag entschieden haben, müssen Sie im nächsten Schritt den Regner auswählen, welchen Sie auf dem Schlag arbeiten lassen möchten.

Wenn Sie alle beiden Schritte erledigt haben, sehen Sie den neuen geplanten Einsatz in Ihrer Übersicht. Indem Sie den Einsatz anklicken erhalten Sie die Möglichkeit diesen

näher zu bearbeiten. Sie können im Nachgang den Regner ändern, die Einzugsgeschwindigkeit festlegen bzw. anpassen, die Wassermenge pro mm angeben, die Reihenfolge ändern und eine Bemerkung notieren.

Drucken

Sie können alle geplanten Einsätze auf Papier ausdrucken lassen. Dazu klicken Sie auf die Fläche "Drucken" in der unteren linken Ecke. Sie sehen nun eine Druckvorschau.

Löschen

Sofern Sie den Einsatz löschen möchte, können Sie dies ebenfalls in der Übersicht zum Einsatz machen.
Sie finden dazu das Symbol einer Recyclingtonne.

Einheiten - Metrisch oder Imperial

Die Umstellung der Einheiten im Raindancer System ist zentral und hat Einfluss auf alle Ausgaben im gesamten System.

Sie finden die Einstellung dazu unter Stammdaten ⇾ Einheiten

Zu oberst finden sie die Umschaltung zwischen vordefinierten metrisch Satz an Einheiten oder einem imperialen Satz der Einheiten.

Umrechnung zwischen den Metrischen und imperialen System kann zu ungewöhnlich Rundungen und Kommawerten führen.

Unter die einfach Umschaltung zwischen den Systemen finden sie die einzelnen Einheitenkategorien die im Raindancersystem verwendet werden.

Um einzelne Einheiten zu verändern, klicken sie den Haken bei Standard verwenden raus und wählen sie anschließend aus der Auswahlbox die von ihnen präferierte Einheit aus.

Ein Klick auf Speichern und ihr System zeigt ihnen in der gewählten Kategorie nun die eingestellte Einheit.

Regnersteuerung - Fernsteuerung der Beregnung

Ein zentraler Punkt für die Arbeit des Raindancer ist der Zugriff auf die Steuerung ihrer Beregnungsmaschine. Das setzt voraus, dass ihre Maschine mindestens eins SMS basierte Steuerung ausgerüstet hat.

Die Einstellung der Einzuggeschwindigkeit auf Basis der ausgebrachten Wassermenge und Arbeitsbreite ermöglicht Ihnen die größtmögliche Wassereinsparung mithilfe des AutoSpeed.

Hinterlegung der Steuerung

Die Einstellung um die Beregnungsmaschine zu hinterlegen finden sie im oberen Menüband unter Regner. Hier wählen sie sich anschließend, die Maschine aus, bei der sie die Steuerung hinterlegen wollen oder legen eine neue Maschine mithilfe dieser Anleitung an,

Anschließend klicken sie auf die  Bearbeiten-Schaltfläche und wechseln auf den Aufstellung und Steuerung-Tab.

Wählen Sie an dieser Stelle das Fabrikat ihres Beregnungscomputers aus der Auswahl aus. Hier stehen ihnen die Verschiedenen Modele und Varianten diverser Hersteller zur Verfügung.

Bitte achten Sie darauf, dass ihr Computer über die Möglichkeit verfügt über SMS gesteuert zu werden und die Konfiguration des Computers gemäß der Anleitung ihres speziellen Fabrikats erfolgt ist, um eine reibungslose Integration zu gewährleisten.

Folgen sie der Anleitung ihres Herstellers, um eine Kommunikation mit dem Raindancer System zu erreichen.

Telefonnummern

Es muss eine Telefonnummer in ihrem Computer hinterlegt werden, an die Antworten gesendet werden können.

Wählen Sie entweder die Deutsche Telefonnummer, wenn sie in ihrer Maschine eine Deutsche SIM-Karte eingelegt haben. Für alle anderen Fälle wählen Sie bitte die internationale Rufnummer.

Alternativ zur SMS-Steuerung kann auch, wenn eine unterstützte API konfiguriert worden ist, die API-Steuerung eines Regners über den Eintrag des Steuerungstyps ausgewählt werden. Damit die Steuerung funktioniert, wählen Sie den API-Namen, der bei der Konfiguration der API vergeben wurde, aus und tragen Sie die Identifikationsendung (beispielsweise die Seriennummer) der entsprechenden API für das Gerät ein.

BEINLICH 2KR/H
Achten sie darauf das ihr Beregnungscomputer im Raindancer Modus betrieben wird. Andernfalls kann das System die Antworten der Maschine nicht richtig verarbeiten.

Telefon-Nr.

Dieses Feld ist bei SMS basierten Steuerungstypen sichtbar.
Hier tragen Sie bitte die Telefonnummer ihres Beregnungscomputers ein.

API-Namen

 OPTIONAL

Dieses Feld ist nur bei API basierten Steuerungstypen sichtbar. Tragen Sie hier die Kennung des Geräts, die für die API verwendet wird, ein.

Steuergerät OPTIONAL

 OPTIONAL

Dieses Feld ist nur bei API basierten Steuerungstypen sichtbar. Tragen Sie hier die Kennung, der bei der API-Konfiguration vergeben wurde, ein.

Raindancer GPS Modul

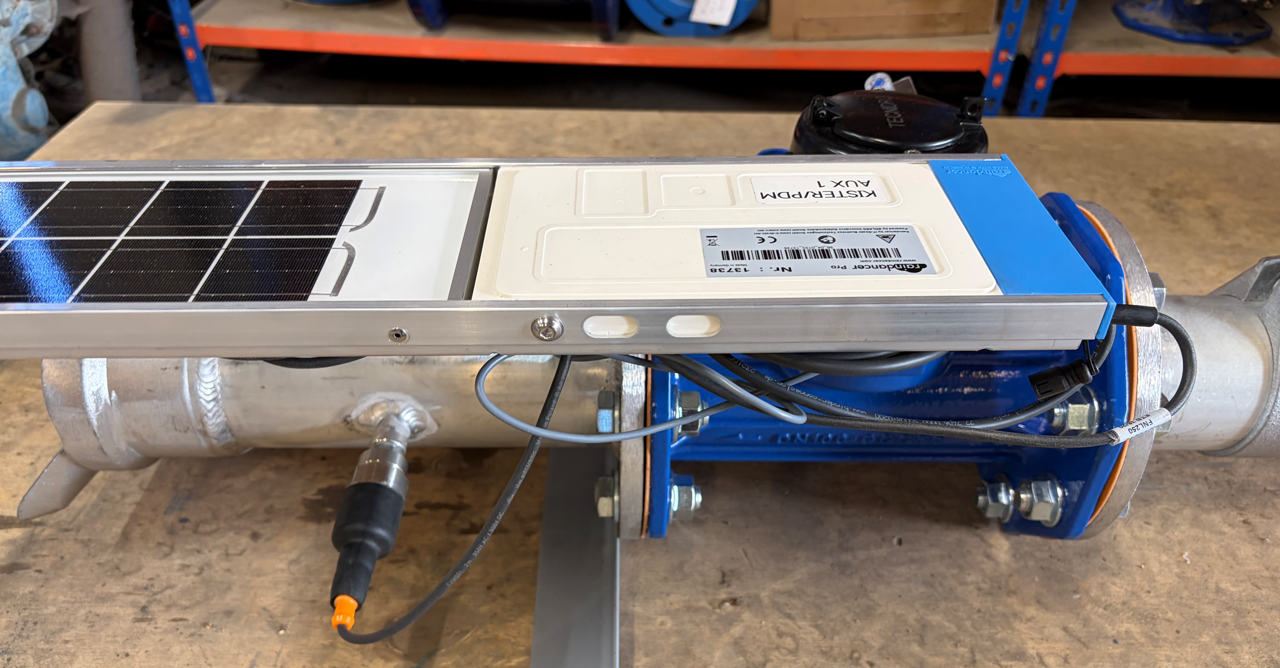

GPS-Modul richtig montieren

Einführung

Die Montage des Solar-Moduls „überlassen wir Ihnen“. Sie sollten darauf achten, dass das Solar-Modul waagerecht auf Ihrer Rahmenkonstruktion des Regnerwagens mit freier „Sicht“ zum Himmel aufgebracht wird. Eine Abschattung des Solarpanels ist für optimale Leistung ebenfalls zu vermeiden.

Montage

• Raindancer GPS Solarpanel werden am Regnerstativ in möglichst waagerechter Position
  befestigt. Für die Montage ist ein Raindancer Montagekit erhältlich. Die Montage kann je nach
  vorhandenem Regnerstativ sehr unterschiedlich sein. Die meisten Kunden montieren den
  Raindancer mittels angeschweißter Flacheisen.
• Der Drucksensor soll in der Nähe der Kanone und möglichst senkrecht von oben angebracht
  werden. Die Montage "Kopfüber" soll verhindern, dass Wasser oder andere Ablagerungen im
  Sensor bleiben. Sollte ein vorhandener ¼ Zoll Anschluss in waagerechter Position angebracht sein,
  empfehlen wir die "Kopfüber" Montage über ein Winkelstück sicherzustellen.
• Zu lange Kabel nicht kürzen, sondern mit Kabelbinder fixieren.

Zuordnung zum Regner

Wenn Sie ein GPS-Modul bestellen, wird es durch uns mit Auslieferung in Ihrem Mandanten angelegt, Sie können es dann dem Regner, an dem es angebracht wurde, zuordnen.

Genauigkeit

Wenn ein Gerät länger in geschlossenen Räumen oder anderen Orten mit schlechtem GPS Empfang aufbewahrt wurde, dauert es unter Umständen einige Zeit, bis die normale Genauigkeit wieder erreicht wird (Meist wenige Minuten, selten bis zu einer Stunde). Gebäude oder ähnliches im Umkreis des GPS Geräts schränken die Sicht auf die Satelliten und damit die Genauigkeit ebenfalls ein.

Zusammenfassung zur Inbetriebnahme

• GPS Solarpanel ist waagerecht montiert
• Drucksensor ist "kopfüber" in der Nähe der Kanone montiert
• Kabel nicht kürzen, sondern nur fixieren
• GPS Modul ist einem Regner zugewiesen
• GPS Modul ist im Sommermodus

Modul zurücksetzen

Um das Modul zurückzusetzen, benötigen Sie den Reset-Stecker.

Diesen Stecker setzen Sie bitte einfach auf den passenden Stecker Ihres Raindancer Moduls. Es ist der Anschluss, an dem für gewöhnlich der Drucksensor angeschlossen wird.

Den Reset-Stecker gerade aufstecken und gerade wieder abziehen. Auf keinen Fall den Stecker wackeln oder drehe

Warten Sie einige Sekunden und ziehen den Stecker wieder ab. Daraufhin wird das Gerät neu gestartet und die Verbindung sollte innerhalb weniger Minuten wiederhergestellt werden.

Ihre bisher aufgezeichneten Beregnungsdaten oder Informationen über Schläge und Ähnliches bleiben natürlich erhalten.

Welche Geräte kann ich zurücksetzen?

Ein Pro-Gerät erkennen Sie zum einen an dem Namenszusatz „Pro“ auf dem Typenschild oder an der Seriennummer.

Achten Sie bitte nur darauf, dass dieses Verfahren nur bei Pro-Geräten und Standard-Geräten der zweiten Generation funktioniert.

Achten Sie bitte nur darauf, dass dieses Verfahren nur bei Pro-Geräten und Standard-Geräten der zweiten Generation funktioniert.

Ein Standard-Gerät erkennen Sie nur an der Seriennummer.

Seriennummer eines Pro-Gerätes:

XX_XX_X1X(X)_XXXXX

Seriennummer eines Standard-Gerätes der zweiten Generation:

XX_XX_XX2(X)_XXXXX

Das X steht dabei für eine beliebige Zahl. Bei einigen Seriennummern ist das eingeklammerte (X) nicht vorhanden

Pflegen und Säubern der Solarmodule

Lagerung im Winter

Bei mehrtägiger Lagerung Ihres Regners in Hallen entlädt sich das Solarmodul.

Für das Aufladen nach Entladung müssen Sie mit ca. 2 Stunden bei guter Sonneneinstrahlung rechnen. Wir empfehlen Ihnen, das Solarmodul im Herbst in den Winterschlaf zu versetzen – es wird dann nur 1x täglich die Position übertragen.

Vor Nutzung im Frühjahr müssen Sie das Modul natürlich wieder „aufwecken“. Beide Szenarien können Sie im Portal bei den Regnern anstoßen. Um nach längerer Lagerung sofort ein gebrauchsfähiges Solarmodul zu haben, können Sie das Modul an ein Ladegerät anschließen. Ein solches Ladegerät können Sie bei uns bestellen.

Bevor Sie die Regenmaschinen in die Halle fahren, schalten Sie bitte die Raindancer Einheiten im Raindancer Portal (https://portal.myraindancer.com) in den Wintermodus. Das stellt sicher, dass die Akkus noch geladen sind und sich während des Winters nicht vollständig entladen. Eine Lagerung der Module mit vollständig entladenem Akku wirkt sich negativ auf die Haltbarkeit der Akkus aus.

Für eine maximale Haltbarkeit sind die Raindancer Module im Winter zu demontieren und frostfrei zu lagern.

Achten Sie darauf, dass ihr Drucksensor kein Wasser mehr enthält.

Aufgrund der physikalischen Kräfte (Adhäsion) kann es passieren, dass auch bei entleerten Maschinen Wasser im Drucksensor verbleibt und diese bei Frost zerstört werden. Werden die Maschinen nicht frostfrei überwintert, müssen die Drucksensoren deshalb demontiert und frostfrei gelagert werden.

Saisonvorbereitung

Energiemodi und wann sie zu verwenden sind

Die unterschiedlichen Energiemodi des Raindancer Paneels legen verschiedene Parameter für die Kommunikation mit der Raindancer Cloud fest.

Dazu gehören unter anderem das Kommunikationsintervall, verschiedene Erhebungen von Sensordaten und die Reaktion auf verschiedene Ereignisse am Paneel selbst.

Energiemodi

Die empfohlenen Energieeinstellungen sind für den Betrieb des Raindancers während der Beregnungssaison vorgesehen. Die diskutierten Energiemodi können teilweise durch die Sektorverstellung überschrieben werden, da der Raindancer im Randbereich – beim Kontakt der Sektoren mit den Feldgrenzen – in einen minütlich Kommunikationsintervall wechselt. So kann schneller auf Änderungen in der Schlaggeometrie reagiert werden.

Für Einstellungen am Sektor, können Sie den Dauerbetrieb für bis zu 45 Minuten aktivieren.
Nach der abgelaufenen Zeit deaktiviert sich der Dauerbetrieb selbständig.

Sommerbetrieb

Ermöglicht eine angemessene Verarbeitungsgeschwindigkeit von Befehlen und arbeitet mit
siebenminütigen Kommunikationsintervallen.

Der Sommerbetrieb ist die Basis des regulären Raindancer-Betriebs während der Sommermonate. Dieser Modus gewährleistet eine angemessene Geschwindigkeit bei der Aufnahme und Verarbeitung von Kommandos und Befehlen, die an das Raindancer-System gesendet werden.

Der Kontakt erfolgt routinemäßig alle 7 Minuten. Obwohl dies lang erscheinen mag, ist es aufgrund der langsamen Bewegung und der relativ konstanten Arbeitsparameter für den Feldeinsatz in der Regel ausreichend.

Zwischen den Servermeldungen versetzt das Raindancer-Modul sich selbst in einen Schlafmodus.

Sommerbetrieb mit schneller Starterkennung

EMPHEHLUNG

Ähnlich dem Sommermodus, aber mit kontinuierlicher Drucksensorüberwachung und geringerer Modemlatenz.

Der Sommermodus mit schneller Starterkennung funktioniert grundsätzlich ähnlich wie der normale Sommermodus.

Allerdings unterscheidet sich der Sommermodus mit schneller Starterkennung dadurch, dass ein Anstieg des Drucks sofort erkannt wird. Zusätzlich bleibt das Modul dauerhaft mit dem Mobilfunknetz verbunden um lange Einwahlen zu vermeiden. Dies führt zu einer deutlich schnelleren Reaktion der angeschlossenen Geräte beim Start der Maschine. Dies bietet erhebliche Vorteile für das Startprogramm der Sektorverstellung und bei automatisch gesteuerten Leitungsnetzen.

Diese schnelle Reaktionsfähigkeit ist aufgrund der kontinuierlichen Stromversorgung des Drucksensors deutlich energieintensiver.

Energiesparender Sommerbetrieb

Ähnlich dem Sommermodus, aber mit verlängertem Kontaktintervall.

Lange Wartezeiten bei Einstellungen

Der energiesparende Sommerbetrieb ist anders als die beiden anderen Sommermodi durch sein 15 Minuten Kontaktintervall. Dieser Modus ist weniger geeignet, um selbst Einstellungen an der Maschine vorzunehmen, da mit langen Wartezeiten gerechnet werden muss.

Generell ist dieser Modus hauptsächlich für den Betrieb im Frühjahr oder Herbst empfehlenswert, wenn die Sonneneinstrahlung nicht mehr an jedem Tag ausreicht, um den Akku im Paneel zu füllen.

Winter- oder Lagermodi

Diese Energiereinstellungen sind für die batterieschonende Lagerung der Raindancer Module gedacht. Diese Modi sind für einen fehlerfreien Betrieb ungeeignet.

Winterbetrieb

Soll eine Tiefenentladung verhindern durch kontrolliertes Einlagern, hat einen 7-tägigen Kontaktintervall und kann durch Bewegung, Laden & Warten oder einen Resetstecker verlassen werden.
Reinigen und platzieren Sie das Paneel vor der Saison in der Sonne, um Entladung zu vermeiden.

Der Winterbetrieb dient der kontrollierten Einlagerung der Maschinen und verhindert eine Tiefenentladung des Moduls. In diesem Modus erfolgt alle sieben Tage eine reguläre Kontaktaufnahme. Wird der Raindancer bewegt, löst dies zusätzlich eine Serverkommunikation aus, die jedoch aufgrund des tiefen Ruhemodus verzögert sein kann. Vorausgesetzt, es ist noch ausreichend Batteriespannung vorhanden.

Um diesen Modus zu verlassen, müssen Sie das Modul aufladen und bewegen, sieben Tage warten oder das Modul mit einem Resetstecker wecken.

Bitte beachten Sie, dass sich Ihr Modul trotz des Wintermodus über die Zeit weiter entladen kann. Sorgen Sie daher bitte dafür, dass Sie Ihr Paneel rechtzeitig vor Beginn der Saison reinigen und in die Sonne legen.

Automatischer Energiesparmodus

Dieser Modus ist gleich dem Wintermodus. Es wird allerdings automatisch aktiviert und wieder deaktiviert. Meldet sich das Raindancer Modul wieder bei der Raindancer Cloud mit einer guten Batteriespannung, so wird automatisch der letzte aktive Energiemodus wiederhergestellt.

Sonstige Modi

Diese Energie Modi sind für spezielle Anwendungsfälle und sollten nur in bestimmten Situationen eingestellt werden.

Permanent verbunden

DEUTLICH EINGESCHRÄNKTE BATTERIELAUFZEIT

Der permanent aktive Energiemodus hält kontinuierlich einen Kommunikationskanal zur Raindancer Cloud offen. In diesem Modus schaltet sich das Modul nicht ab und bleibt ständig aktiv. Es gibt jedoch weiterhin ein Kommunikationsintervall von sieben Minuten. Dies bedeutet, dass die Koordinaten, sofern nicht anders erforderlich, nur innerhalb dieses Intervalls aktualisiert werden.

Dieser Modus ermöglicht eine möglichst unterbrechungsfreie Kommunikation für Einstellungen und Fehlersuche.

Dieser Modus ist nur mit komplett sauberen Solarpanel im Hochsommer dauerhaft zu halten.

Dieser Modus ist nicht für den Dauerbetreib geeignet.

Raindancer richtig Laden

Nutzung der Raindancer Netzteile

Die Raindancer Netzteile unterstützen Ihre Solarpanels dabei, auch ohne Sonnenschein zuverlässig geladen zu bleiben.

Bevor Sie starten, hier einige wichtige Hinweise zur Nutzung:

Batteriestatus richtig interpretieren

Der Akkustand in der App zeigt immer den Status des letzten Kontakts an. Die angezeigte Batteriespannung ist somit erst aussagekräftig, wenn das Raindancer Panel wieder regelmäßig sendet.

Handlungsempfehlungen

• Inbetriebnahme: Schließen Sie das Netzteil an.

• Ladedauer nach längerer Standzeit: Laden Sie das Gerät mindestens 8 Stunden am Netzteil, um sicherzustellen, dass die Batterie ausreichend geladen ist.

• Falls kein Kontakt besteht: Sollte nach 8 Stunden immer noch kein Kontakt zum System hergestellt sein, führen Sie einen Reset durch. Nutzen Sie hierfür am besten den Resetstecker. Sie können auch versuchen das Netzteil vom Strom zu trennen und es erneut zu verbinden.

• Bei stark entladener Batterie: War die Batterie sehr stark entladen, lassen Sie das Gerät danach gegebenenfalls bis zu 24 Stunden am Netzteil angeschlossen. Spätestens nach dieser Zeit sollte eine Verbindung zum System bestehen.

• Kapazität bei voller Ladung: Ein vollständig geladenes Gerät hält im Sommermodus auch ohne Sonnenschein ca. 3 Tage. Nutzen Sie den energiesparenden Sommerbetrieb um diese Dauer auf bis zu 2 weitere Tage zu verlängern oder den Wintermodus für mehrere Wochen.

• Laden während laufendem Betrieb: Ein Gerät, das bereits regelmäßig sendet, ist innerhalb von maximal 8 Stunden an der Steckdose wieder vollständig geladen.

Weitere Hardware am Modul installieren

Die Sektorsteuerung

Sektorsteuerung richtig montieren

Die Montage einer Sektorverstellung auf einem Regnerwagen.

Was muss ich tun?

1. Demontieren Sie die Kanone.
2. Entfernen Sie die Anschläge der Kanone.
3. Legen Sie die Dichtringe zwischen die Flansche.
4. Richten sie die Sektorverstellung so aus, dass die schwarze Motorbox in Richtung der Trommel zeigt.






5. Ziehen sie die beiliegenden Schrauben fest
6. Montieren Sie die Kanone mit den beiliegenden Dichtringen direkt über der Sektorverstellung

7. Montieren Sie nun die mitgelieferten und für ihrer Kanone passenden Anschläge.

   Kurzer Anschlag immer an die obere Haltung von OBEN, langen Anschlag immer an die untere Haltung von UNTEN anschrauben.

8. Schalten Sie die Sektorverstellung an der Motorbox an. Achten Sie darauf, dass der Knopf auch eingedrückt ist.








Ausrichtung der Anschläge

Die Spitze der dreieckigen Markierungen auf den Anschlägen muss IMMER auf den Umschalthebel der Regnerkanone zeigen.

Inbetriebnahme der Sektorverstellung

Nach der Montage ist es wichtig, die Sektorverstellung erstmals zu konfigurieren.

Ablesen der Nullposition auf der Sektorverstellung

Nullposition: Den beiliegenden Sticker mit Winkelangabe bitte so halten (oder aufkleben), dass der Mittelpunkt in Richtung Trommel zeigt. Jetzt können Sie am Schlitz zwischen den Abdeckblechen die Nullpunktverschiebung ablesen (hier 28°). Bitte achten Sie auf die Vorzeichen.

Bei Regnern deren Umschalthebel sich hinten befindet (z.B. Nelson), addieren Sie bitte 180 zu diesem Wert.

Tragen Sie die Nullpunktverschiebung bitte in die App ein (siehe unten).

Einstellungen in der Raindancer App

Klicken Sie den Regner an und gehen dann auf den Button „mehr“ → „Einstellungen“ → „Sektorverstellung“, hier müssen Sie die Sektorverstellung „aktivieren“ (ON).
Mit „Einstellungen übernehmen“ ist es hinterlegt.

Tragen Sie jetzt hier die Grundeinstellungen ein.

Standardsektor:  Hier tragen Sie den Winkel, mit dem Sie standardmäßig beregnen, ein. (z.B. -135 / 135, wenn Sie mit einem 270° - Winkel beregnen). Die Einzugsrichtung ist „nach unten“!
Achten Sie auf das Vorzeichen!

Wurfweite: Für die Berechnung der Anschlagwinkel wird natürlich mit der Wurfweite gearbeitet.

Beregnung vor der Trommel: Wenn Sie z.B. mit 270° beregnen, können Sie einstellen, dass er automatisch (hier) 60 m vor der Trommel auf Vollkreisberegnung schaltet, um auch dort Wasser aufzubringen

Max. Fläche beregnen: Sollte auf „ON“ gestellt werden – es wird dann auch „hinter die Ecken“ beregnet.

Nullposition:

Achten Sie auf das Vorzeichen!
Diesen Wert tragen Sie nur einmalig nach dem Montieren ein!!

Zum Thema Regnerüberhang

Regnerüberhang

Messung

Manchmal entspricht der Punkt, auf den der Anschlag eingestellt ist, nicht exakt dem Punkt, an dem die Kanone die Schwenkrichtung ändert.

Um diese Abweichung zu berücksichtigen, können Sie den Regnerüberhang messen (siehe Grafik) und dann für die Trommel auf der App hinterlegen.

Vor der Beregnung - Checkliste

Vor jeder Beregnung ist es nötig, die Sektorsteuerung vorzubereiten, um einen problemlosen Betrieb vom Start weg zu gewährleisten.

Eine Verbindung zum Raindancer erfolgt in der Regel nur alle 7 Minuten!
Die Korrektur der Anschläge erfolgt also nicht sofort.

Checkliste

• Anschlage auskuppeln
• 🟠Stellen sie sicher, dass die Pfeile auf den Anschlägen der Sektorsteuerung in Richtung Umschalthebel zeigen
• Der Umschalthebel darf nicht entriegelt sein.
• ❗Bitte stellen Sie sicher, dass der Umschalthebel stabil genug ist, um nicht über die Anschläge zu springen.
• Stellen sie die Anschläge der Sektorverstellung so ein, dass in den ersten Momenten der Beregnung kein Wasser außerhalb des Feldes landet.
• Kupplungen wieder einkuppeln
• Nach wenigen Minuten stellen sich die Anschläge dann selbständig genau auf die Schlaggrenze ein.

Besonderheit bei Kanonen mit rückwärtiger Umschalthebeln.

Die Vorgehensweise ist weitestgehend identisch. Die Richtung der Anschläge ist auch hierbei in Richtung des Umschalthebels. Achten Sie auch bei diesem Aufbau darauf, dass die Kanone nicht über die Schlagränder hinaus regnet.

Sektorsteuerung manuell steuern

Grundsätzlich haben Sie mit der Sektorsteuerung zwei Betriebsmodi:

• AUTO:AN   ⇾ Sie lassen die Anschlagwinkel von Raindancer berechnen und automatisch einstellen
• AUTO:AUS ⇾ Sie schalten die Automatik aus und geben selber die Anschlagwinkel vor

Zur Einstellung Auto:An/Aus gehen Sie auf den Regner, dann auf den Bereich Sektoren.
Hier finden Sie den „AUTO“-Schalter zum Umschalten.

Normalerweise arbeiten Sie im Automatikmodus (AUTO:AN).
Die Anschläge werden vom raindancer berechnet und automatisch eingestellt.

Händische Anpassungen

Wenn Sie die Anschlagwinkel von Hand auf dem Smartphone einstellen wollen, schalten Sie um auf AUTO:AUS

Sie werden jetzt gefragt, ob Sie umschalten wollen …

• permanent – also bis Sie später selber sagen: jetzt soll er wieder „automatisch den Sektor einstellen“
• Bis Einsatzende – also nur für diesen Gang
• Für einen Zeitraum (z.B. 120 min) – also für eine begrenzte Zeit, danach wird wieder auf die automatische Sektorsteuerung umgeschaltet.
  Wann könnte man das machen?
  z.B. wenn bei abendlichem Wind für 2 Stunden ein Anschlag auf 50° gestellt werden soll.

Die Verbindung zum raindancer erfolgt in der Regel nur alle 7 Minuten!
Die Korrektur der Anschläge erfolgt also nicht sofort.

Transport mit der Sektorverstellung

Für den Transport sollten Sie die Kanone fixieren (z.B. mit einem Seil) oder den Anschlag an der Kanone hochklappen.
Ansonsten kann es bei der Fahrt dazu kommen, dass die Kanone gegen die Anschläge schlägt und sie verbiegt

Alternativ können Sie auch die Anschläge der Kanone entkoppeln.

Die Wahl des richtigen Winkels

Immer wieder sind wir gefragt worden:

Wie sollen eigentlich die Anschläge an der Kanone eingestellt sein, um eine möglichst gleichmäßige Wasserverteilung zu realisieren?

Wir haben uns also im Spätsommer einmal die Zeit genommen, und haben Messungen gemacht.

Die Wasserverteilung eines Beregnungsganges hängt natürlich von den der Einstellung der Anschläge ab – wir haben verglichen eine Vollkreisberegnung 360° bzw. 180°mit einer Anschlageinstellung von 270°.

Die Wasserverteilung sieht nach unseren Auswertungen in etwa folgendermaßen aus:

Deutlich wird, dass bei der Einstellung von 270° mehr Wasser in die äußeren Bereiche gelangt.

Damit ist allerdings die Frage – welche Einstellung ist „besser“ - noch nicht wirklich beantwortet!

Überlappung

Die Ermittlung der Wasserverteilung muss natürlich auch unter Berücksichtigung der „Nachbarzüge“ gemacht werden, denn die Wurfweite ist ja immer größer als die halbe Arbeitsbreite.
Das bedeutet, wir beregnen mit einem Gang schon immer ein Teil der beiden Nachbargänge links und rechts – die geben dann, wenn sie beregnet werden, „dieses Wasser wieder zurück“.

Überlappen also unsere Wasserverteilungen für 360°/180° bzw. 270° verschieden stark, dann ergibt sich, dass die Eignung der Anschlagwinkel letztlich vom Grad der Überlappung abhängt.

Nach unseren Messungen und unserer Interpretation ergibt sich Folgendes:

• Ist die Überlappung gering, ist es sinnvoll, mit 270° zu beregnen, um Wasser in die „Randbereiche“ zu bekommen (Fall 1)
• Haben wir eine mittlere Überlappung, sind nehmen sich beide Einstellungen nicht viel (Fall 2)
• Bei starker Überlappung sollte mit 360°/180° beregnet werden, da sonst in den Randbereichen zu viel beregnet wird
  (Fall 3)

Natürlich: das sind unsere Messungen und unsere Interpretationen.
Für wissenschaftlich untermauerte Aussagen brauchte es weit umfangreichere Messungen und Auswertungen. Dazu allerdings fehlt uns einfach die Zeit.

Wir können hier nur sagen, was wir gemessen haben und wie unsere Schlussfolgerungen ausfallen. Es ist mit Sicherheit nicht der „Stein der Weisen“.

Über Reaktionen, also Rückfragen, Kritiken, Anmerkungen, Ergänzungen und Diskussionen würden wir uns sehr freuen!

Der Einfluss von Wind

Im Zusammenhang mit unserer Sektorsteuerung kommt immer wieder die Frage: „Was mache ich nun bei Wind?“

Um dazu grundsätzlich etwas sagen zu können, haben wir gemessen.

Seitenwind

Situation:
Der Wind weht quer zur Einzugsrichtung, Windstärke ca. 25 km/h (Windstärke 4 auf der Beaufortskala).
Die Werte in den blauen Farbstreifen zeigen die gemessenen mm.

So sieht die gemessene Verwehung aus:

Gegen den Wind kommt außen fast nichts an. Änderte man die Anschläge so, dass hier mehr beregnet würde, käme trotzdem nichts an (0*2 bleibt 0). In der Mitte wiederum hätten wir nicht mehr 23 mm, sondern viel mehr.

Also: gegen den Wind können wir nichts machen.

Auf der windabgewandten Seite beregnen wir ca. 10 m - 15 m über die Grenze.

Wir haben dann den Anschlag auf der windabgewandten Seite zurückgefahren auf 50°. So sehen die Messergebnisse aus:

Wie schon oben gesagt: gegen den Wind kann man nichts tun.

Auf der windabgewandten Seite gelingt es, das Wasser im Beregnungsgang zu halten – es wird nicht auf die Nachbarspur beregnet.

Mit der Sektorsteuerung vom raindancer können die Anschläge für z.B. 4 Stunden verstellt werden.
Den Zeitpunkt, die Winkel und die Dauer der Verstellung muss der Landwirt selber bestimmen.

Ob nicht doch ein Ausschalten der Beregnung und ein Wieder-Start bei geringerem Wind sinnvoller ist, hängt natürlich neben den Betrachtungen der Wasserverteilung immer auch von technologischen Fragen ab: komme ich, wenn ich für z.B. 4 Stunden die Beregnung unterbreche, noch hin mit meinen verfügbaren Trommeln?

An einem Problem kommen wir bei allem nicht vorbei: es kommt zwar kein messbares Beregnungswasser außerhalb der Spur „runter“ – wir haben aber eine extreme Verwehung von Wasserstaub.

Geht also die Verwehung über eine Straße, ist der Ärger vorprogrammiert!

Start und Endberegnung

Situation: Der Wind weht vom Schlag in Richtung Schlaggrenze.

Steht die Kanone am Start der Beregnung, hat die Wurfweite Raindancer noch keinen / kaum Einfluss auf den Wendepunkt. Es kommt also zur Verwehung auf die Fläche außerhalb des Schlages.

Verfahren mit der raindancer Sektorsteuerung:

Für eine begrenzte Zeit (z.B. 10 min.) wird die automatische Sektorsteuerung deaktiviert, die Anschläge werden so wie in der Skizze gezeigt, definiert.

Der Wurfstrahl verweht zwar in Richtung Schlagrand, aber eben nicht (kaum) mehr über den Rand hinaus.

Nach einiger Zeit kann wie oben beschrieben mit dem AutoOn - Modus und der Wurfweite gearbeitet werden.

Situation: Der Wind weht von der Schlaggrenze auf den Schlag. Wenn Sie mit der realen Wurfweite arbeiten, ist der Wendepunkt immer so, dass hier das Wasser vom Schlagrand weg auf den Schlag gedrückt wird – der Schlagrand selber bekommt „nichts ab“.

Verfahren mit der raindancer Sektorsteuerung:

Die Wurfweite Raindancer wird kleiner als die reale Wurfweite eingetragen.
Der Anschlag wird damit automatisch so gesetzt, dass später als „bei Windstille“ gedreht wird.
Der Wurfstrahl verweht auf den Schlag und auch am Schlagrand kommt Wasser an!

Das sind unsere (begrenzten) Messungen und unsere Interpretationen.
Für wissenschaftlich untermauerte Aussagen brauchte es weit umfangreichere Messungen und Auswertungen. Dazu allerdings fehlt uns einfach die Zeit.
Wir können hier nur sagen, was wir gemessen haben und wie unsere Schlussfolgerungen ausfallen. Es ist mit Sicherheit nicht der „Stein der Weisen“.

Über Reaktionen, also Rückfragen, Kritiken, Anmerkungen, Ergänzungen und Diskussionen würden wir uns sehr freuen!

Teilflächenspezifische Beregnung – sparen Sie Wasser

Wir alle erleben es schmerzhaft: Wasser wird knapp.
Zunehmend muss bei der Beregnung mit der Ressource Wasser sparsam umgegangen werden.

Bei wechselnden Böden auf dem Schlag oder z.B. in Senken kann es Sinn machen, die Beregnungsmenge zu ändern.

Der raindancer ermöglicht die Umsetzung einer teilflächenspezifischen Beregnung.

Sie können im raindancer diese Flächen einzeichnen und eine Änderung der Beregnungsmenge eintragen. Betritt / verlässt der Regner diesen Bereich, wird ein entsprechender SMS-Befehl an die Trommel geschickt.

Natürlich geht das nur, wenn Ihre Trommel per SMS steuerbar ist!

So funktioniert es mit dem raindancer

Um teilflächenspezifische Beregnung mit dem raindancer realisieren zu können, muss natürlich Ihre Trommel per SMS steuerbar sein – diese Steuerung kann im raindancer für die Trommel „hinterlegt“ werden, sodass Befehle vom raindancer an die Trommel geschickt werden können.

Verfahren in raindancer

Gehen Sie im raindancer auf „Flächen“. Über das Symbol rechts „Schlag bearbeiten“ wählen Sie den Schlag aus.
Hier gehen Sie dann (oben) auf den Button „Koordinaten“.

Sie bekommen nun die Karte des Schlages.

Über das Symbol „Neue Form anlegen“ umranden Sie jetzt die Teilfläche.

Wenn die Fläche geschlossen ist, bekommen Sie die Möglichkeit, den Ereignisbereich zu benennen (hier: Senke / 60% Beregnung) und zu bearbeiten.

Klicken Sie auf „Bearbeiten“ und fügen dann eine „neue Aktion“ zu.

Wenn Sie die Einzugsgeschwindigkeit (und damit die Beregnungsmenge) ändern wollen, dann wählen Sie:

Auslöser Methode: Beim Betreten
Aktion: Befehl senden
Befehl: Geschwindigkeit ändern

Sie können jetzt absolut (Wert in mm wird vorgegeben) oder relativ wählen – hier im Beispiel haben wir eine relative Änderung eingetragen.

Beispiel:

Wir wollen die Beregnungsmenge um 40 % reduzieren, wählen also „relativ“

Es werden in dem Bereich also nur 60 % der bisherigen Beregnungsmenge beregnet – dieser Wert (60) ist hier einzutragen.

Wollen Sie mehr beregnen (z.B. 40% mehr), müssen Sie hier 140 (%) eintragen.

Betritt nun der Regner diesen Bereich, wird eine SMS an die Trommel geschickt und die Einzugsgeschwindigkeit entsprechend geändert.

Verlässt der Regner den eingezeichneten Bereich wieder, wird automatisch eine SMS an die Trommel verschickt und er geht wieder auf die ursprüngliche Beregnungsmenge (und Einzugsgeschwindigkeit) zurück.

Über Reaktionen, also Rückfragen, Kritiken, Anmerkungen, Ergänzungen und Diskussionen würden wir uns sehr freuen!

Wasserverteilung mit der Sektorsteuerung am Start und am Ziel

Wenn Sie mit dem raindancer und der Sektorsteuerung arbeiten, können Sie am Start und am Ziel bis an die Schlagkanten beregnen.

In unserem Film sehen Sie noch einmal die Arbeitsweise …

https://youtu.be/A_c6rGuvpA4

Um zu sehen, wie die Wasserverteilung hier real aussieht, haben wir Messungen zur Wasserverteilung vorgenommen. Wir haben dafür jeweils ca. 100 Messbecher in die Fläche gestellt, um wirklich brauchbare und interpretierbare Messergebnisse zu bekommen.

So sehen die Ergebnisse aus:

Am Start vergleichen wir die klassische Beregnung mit 30 min Vorberegnung mit dem Start unter Einsatz der Sektorsteuerung. Hier steht die Kanone am Schlagrand, der Einzug beginnt sofort.

Die Anschläge schließen sich beim Vorrücken langsam. Ist der Vollkreis erreicht, wird mit der Standardeinstellung (hier 270°) weitergezogen.

Die Messergebnisse zeigen gegenüber der herkömmlichen Methode eine deutlich bessere Verteilung bis an den Feldrand.

Bei der herkömmlichen Beregnung wird ca. ¼  ha nicht oder kaum beregnet (hier kommen im Durchschnitt nur 25% der geplanten mm an).

Gehen wir beispielsweise von einer Umsetzung pro Tag und einem Beregnungszyklus von 8 Tagen aus. Das entspricht dann einem Gewinn beregneter Fläche von ca. 2 ha je Trommel! Nur am Schlaganfang.

Auch für die Wasserverteilung am Ende des Beregnungsganges haben wir erste Messungen durchgeführt – hier die Ergebnisse.

Grundsätzlich haben Sie im raindancer die Möglichkeit, für den Regner mit Sektorsteuerung einzutragen, dass (z.B.) 60 m vor der Trommel automatisch auf Vollkreisberegnung gegangen wird. Damit wird vor, um und hinter der Trommel auch beregnet. Der Vollkreis öffnet sich, wenn die Wurfweite gegen die Schlagkante kommt.

Sie sehen, dass wir auch hier eine gute Wasserverteilung erreichen.

Wenn die Trommel im Schlag vor dem Vorgewende stehen muss, wird trotzdem bis gegen die Schlagkante mit Vollkreis beregnet. Natürlich bleiben dann – abhängig von der Wurfweite - links und rechts in den Ecken kleinere unberegnete Flächen.

Sie sehen am Start und auch am Ende des Beregnungsganges kleinere Flächen am Schlagrand, die zu wenig Wasser bekommen. Auch hier haben Sie die Möglichkeit, diese Flächen nach „draußen“ außerhalb Schlages zu schieben und wirklich bis an die Schlagkante heran optimal zu beregnen.
Wie? - z.B., indem Sie die Wurfweite verringern oder eine Fläche über den Schlag hinaus einzeichnen und definieren, dass hier der Status „Beregnung erlauben“ gilt.

Natürlich müssen Sie hier berücksichtigen, ob am Schlagrand ein Feldweg oder eine Autobahn läuft.

Auch für die Wasserverteilung bei Selbstfahrern (z.B. in den Kurven) haben wir erste Messungen durchgeführt - wir sind hier aber noch "mittendrin". Sobald wir auch hier Ergebnisse haben, werden wir Sie informieren.

Bei unserer Sektorsteuerung handelt es sich um eine Neuentwicklung. Es kann also immer sein, dass irgendwo noch „Ecken und Kanten“ sind.

Bei Hinweisen und Fragen: rufen Sie uns an!

Montage der Universalanschläge

Schritt 1: Maß nehmen

Oberer Anschlag-> Oberkante der oberen Halterung bis Mitte des Umschlaghebel messen und -1cm rechnen.

Unterster Anschlag-> Oberkante der unteren Halterung bis Mitte des Umschlaghebel messen +1cm rechnen.

Schritt 2: Maß übertragen

Maße auf die jeweilige Montageschienen übertragen.

Schritt 3: Montage

Die Sektorverstellung wird nicht richtig funktionieren, wenn ein Überhang über die Winkel hinaus bestehen bleibt.

Der Überstand muss abgeschnitten werden.

Mit den mitgelieferten Flachkopfschrauben die jeweiligen Winkel befestigen.

Die Anschläge müssen problemlos untereinander passen.

Es ist darauf zu achten, dass der obere Anschlag von oben und der unterste Anschlag von unten an der kleinen Montageplatte am Sektor installiert wird.

Die Nut der Montageschiene muss nach oben offen sein, damit der Winkel des Anschlages in die Nut geschoben werden kann.  Dies ermöglicht eine Stabilität.

Beregnungsprogramme

Was sind Beregnungsprogramme?

Beregnungsprogramme sind automatische Einstellungen, die dafür sorgen, dass bestimmte Feldbereiche gezielt mehr Wasser erhalten – ohne andere Bereiche zu über versorgen.

• Steuern Sektorverstellung und ggf. AutoSpeed.

• Ideal zur Optimierung der Wassermenge in kritischen Zonen.

• Funktionieren in festgelegten Phasen (Start- und Endprogramme).

Wie funktionieren sie?

• Der Regner passt an bestimmten Positionen automatisch den Beregnungssektor an.

• AutoSpeed wird bei Bedarf zeitweise überschrieben.

• Kritische Zonen werden dadurch langsamer und intensiver bewässert.

Aktivierung in der App:

1. Regner auswählen

2. Tippen auf „Mehr“

3. Gehe zu „Einstellungen“ → „Sektorverstellung“

4. „Sektorverstellung“ aktivieren (ON)

5. Im Bereich „Beregnungsprogramm“ → ebenfalls aktivieren (ON)

6. Start- und Endprogramm auswählen

Aktivierung im Portal:

1. Regner auswählen

2. Klicke auf das Fernsteuerungssymbol

3. Dann auf „Weitere Einstellungen“

4. Gehe zu „Einstellungen“ → „Sektorverstellung“

5. „Sektorverstellung“ aktivieren (ON)

6. Im Bereich „Beregnungsprogramm“ → ebenfalls aktivieren (ON)

7. Start- und Endprogramm auswählen

Programmauswahl & Varianten:

• Verschiedene Start- und Endprogramme wählbar.

• Komplexere Programme enthalten mehr Bewässerungsphasen.

• Kurvenprogramm nur für Selbstfahrer auf einer Gasse geeignet.

Hinweis zur Nutzung ohne Fernsteuerung: Programme funktionieren auch ohne AutoSpeed.

Achtung: Ohne AutoSpeed kann die Wasserverteilung weniger präzise sein, da der Regner zu schnell durch kritische Zonen fährt

      Seitenberegnung:

• Der Regner beregnet gezielt die rückwärtige Schlagkante in einem Winkel von ca. 35°.

• AutoSpeed wird pausiert, um die Position zu halten.

• Jede Seite wird jeweils 2-mal ca. 6 Minuten beregnet (insgesamt ca. 24 Minuten).

• Nach Abschluss wird AutoSpeed wieder aktiviert und der normale Einzug der Trommel fortgesetzt.

• ACHTUNG: wird einer der Anschläge von einem Hindernis (Schlagkante oder Ereignisbereich) so eingeschränkt, dass der anzufahrende Winkel 120° übersteigt, so wird diese Seitenphase durch einen größtmöglichen Vollkreis ersetzt.
  AKTUELL werden getroffene Optionen wie maximale Fläche und Beregnung vor der Trommel dann ignoriert!!!
• GRAFIK FOLGT


  Schlagkantenberegnung

• Wird aktiviert, wenn der Abstand zur Schlagkante größer oder gleich der Wurfweite ist.

• AutoSpeed wird pausiert, der Sektor richtet sich direkt auf die Schlagkante.

• Beregnung erfolgt für ca. 12 Minuten in dieser Position.

Anschließend wird AutoSpeed reaktiviert und der Regner zieht normal weiter ein.

      Reduzieren der Überberegnung:

• Nach der Schlagkantenberegnung wird der AutoSpeed erhöht und der Sektor auf den Standardwinkel gestellt.
• Verhindert eine Überberegnung der zuvor intensiv bewässerten Zone.
• Diese Phase läuft, bis die Kanone ca. 1,5 Wurfweiten von der Schlagkante entfernt ist.
• Danach wird der AutoSpeed wieder auf den Sollwert zurückgestellt.

      Die Phasen des Endprogramms:

• Startet, sobald der Abstand zur Schlagkante etwas größer als die Wurfweite ist.

• AutoSpeed wird pausiert, der Sektor richtet sich gezielt auf die Schlagkante.

• Beregnung erfolgt für ca. 12 Minuten.

• Anschließend wird AutoSpeed wieder aktiviert, der Regner zieht weiter ein.

      Seitenberegnung:

• Sektorverstellung zielt auf die Schlagkante und beregnet ein ca. 35°-Kreissegment.

• AutoSpeed wird pausiert, um die Position zu halten.

• Jede Seite wird zweimal für ca. 6 Minuten beregnet (insgesamt ca. 24 Minuten).

• Danach wird AutoSpeed wieder aktiviert und die Trommel zieht die Kanone normal ein.


• ACHTUNG: wird einer der Anschläge von einem Hindernis (Schlagkante oder Ereignisbereich) so eingeschränkt, dass der anzufahrende Winkel 120° übersteigt, so wird diese Seitenphase durch einen größtmöglichen Vollkreis ersetzt.
  AKTUELL werden getroffene Optionen wie maximale Fläche und Beregnung vor der Trommel dann ignoriert!!!
• GRAFIK FOLGT

     Kurvenprogramm (nur für Selbstfahrer mit Fahrgasse)

• Das Kurvenprogramm erkennt automatisch Kurvenverläufe der Gasse auf dem Feld.

• Es prüft die Abstände zur Feldkante (d und e), um die optimale Beregnung zu wählen.

• Je nach Situation entscheidet das System:

  • Beregnet nach vorne zur Feldkante, wenn diese sehr nah ist.

  • Beregnet Ecken, wenn der Abstand zur Kante ausreichend ist.

  • Schlagkantenberegnung, wenn der Abstand zur Gasse klein ist.

• Erkennt auch U-Kurven:

  • Verhindert doppelte Beregnung im inneren Bereich.

  • Spart Wasser auf der kurzen U-Seite.

Pflege und Überwintern der Sektorsteutrung

Die Sektorsteurung ist im Grunde genommen sehr wartungsarm. Mit wenigen, gezielten Maßnahmen lässt sich die Funktionalität langfristig erhalten.

Pflegehinweise
- Behandeln Sie alle beweglichen Teile mit Teflonspray, um die Leichtgängigkeit zu erhalten oder wiederherzustellen.
- Verwenden Sie Druckluft, um die Sektorsteuerung gründlich auszupusten und von Staub sowie Schmutz zu befreien.

Die Reinigung mit einem Hochdruckreiniger wird nicht empfohlen. Falls unvermeidbar, nur aus größerem Abstand anwenden.  Verwenden Sie keine Schmierfette zur Pflege der Sektorsteuerung. Diese binden Schmutz und wirken dadurch kontraproduktiv.

Einlagerung
- Für die Winterzeit empfehlen wir, die SeKtorsteuerung auszuschalten (Knopf auf der Rückseite der Motorbox).
- Lagern Sie die Maschine möglichst in einer geschützten Halle.

Demontage
- Eine Demontage der blauen Motorbox ist nicht erforderlich.

Das passende Video zur Pflege und Reinigung finden Sie hier.

Der Raindancer Beacon

Die Pumpe im Portal

Dieser Abschnitt führt Sie durch die wichtigsten Einstellungen und Konfigurationen des Beacons.

Einstellung

Die Einstellungen um den Beacon sind recht umfangreich und komplex. Die relevante Einstellung für die Ersteinrichtung des Beacon drehen sie in den meisten Fällen um die analogen Ein- und Ausgängen sowie den Fehler Codes und den entsprechenden Meldungen.

Analoge Anschlüsse

Wertebereiche

Die analogen Ein- und Ausgänge verfügen jeweils über einen Betriebsmodus und einen Wertebereich. Diese beiden Werte geben an, wie das Signal ausgegeben oder erwartet wird und in welchem Wertebereich die gemessenen Werte bewegen. Die Skalierung erfolgt dabei linear.

BEISPIEL
Eine Druckverstellung erfolgt über ein 0-10 V Signal.
Aufgrund des hinterlegten Wertebereiches von 0 bis 16 bar ergibt sich ein Ausgabesignal von 5 V bei der Auswahl von
8 bar Zieldruck.,

Ausgänge

Bei den beiden analogen Ausgängen haben sie die freie Auswahl, wofür sie diese verwenden wollen. Im Standard gehen wir hierbei um die Steuerung von Druck aus. Sollte ihr Anwendungsfall aber vom Standard abweichen, so haben sie mit der Option benutzerdefiniert die Möglichkeit eine Bezeichnung für den Eingang und eine entsprechende Maßeinheit angeben. Die Maßeinheit wird Hand in Hand mit dem Wertebereich verwendet.

Zusätzlich zum Wertebereich und dem Modus haben sie an dieser Stelle noch die Möglichkeit, mit einem Haken in der Option manuell, das händische Verstellen des Wertes über die App oder das Web-Portal zu aktivieren.
Sie können diese Option zusätzlich anpassen, in dem Sie einen Wertebereich und eine entsprechende Schrittweite einstellen, der für die manuelle Einstellung zur Verfügung steht.

Beispiel
In dieser Konstellation ergibt sich die Möglichkeit einen manuellen Wert zu wählen, der zwischen 4 -12 Bar liegt.

Die Optionen diesen Wert einzustellen würden sich jeweils mit einem Abstand von 0,5 Bar präsentieren. So haben sie also in diesem Beispiel die Möglichkeit, die Pumpe mit einer Druckvorwahl auf 6,5 Bar zu stellt, jedoch nicht auf 7,2 Bar oder auf 13 Bar

Sie sehen also, sie können hier ihre Ausgänge ganz individuell bespielen und ganz individuell an ihren Anwendungsfall anpassen.

Eingänge

Bei den vier analogen Eingängen haben sie die freie Auswahl, wofür sie diese verwenden wollen. Im Standard gehen wir von Druck, Leistung, Durchfluss, die Steuerung von Druck aus. Sollte ihr Anwendungsfall aber vom Standard abweichen, so haben sie mit der Option benutzerdefiniert die Möglichkeit eine Bezeichnung für den Eingang und eine entsprechende Maßeinheit angeben. Die Maßeinheit wird Hand in Hand mit dem Wertebereich verwendet.

Optionen und Sichtbarkeit

Dieser Eingang wir ihnen in der Detailseite ihrer Pumpe sowohl in der App als auch in Portal angezeigt. Sie haben diesen Wert also jederzeit im Blick.

Die Optionen die Protokollierung zu aktivieren ermöglicht ihnen in diesem Fall den Druck wert ihrer Pumpe detailliert nachzuvollziehen und in den Auswertungen aufzurufen.

Zählerstand

Der Beacon gibt ihnen die Möglichkeit, einen digitalen Wasserzähler anzuschließen und somit automatisiert Wasserentnahmen zu protokollieren. Alternativ können sie auch denselben Eingang nutzen, um einen Niederschlagsmesser anzuschließen. Es ist wichtig, dass sie die entsprechende Option auswählen und den entsprechenden Zählertick hinterlegen. Der Zählertick legt fest, wie viele Ticks für einen Liter Durchfluss nötig sind.

Bitte bedenken Sie, dass Sie bei Modusänderungen an den analogen Ein- und Ausgängen, die Konfiguration an den Beacon senden müssen, um die Änderungen wirksam zu machen.

Fehlercodes & digitale Eingänge

Sie haben die Möglichkeit, die Fehlercodes, die Ihr Beacon ausgeben kann, frei einzustellen. Hierfür stehen ihnen 3 digitale Eingänge zur Verfügung. Je nachdem welche Eingänge mit welchem Signal speisen, entstehen so in der Kombination 7 verschiedene Fehler oder Statusmeldungen, die Sie auf der App sehen und über die sie sich benachrichtigen lassen können.

Standardbelegung ergibt sich wie folgt:

Digitale Eingänge

Sie haben bei den digitalen Ausgängen die Möglichkeit, die Pulslänge entsprechend ihrer Peripherie anzupassen. Im Standard liefert der Beacon zu starten und stoppen sowie für das Reset Signal einen 125ms Puls auf den entsprechenden Ausgängen (1,2, & 7)

Bitte bedenken Sie, dass sie bei Änderungen der Pulslänge an den digitalen Ausgängen, die Konfiguration an den Beacon senden müssen, um die Änderungen wirksam zu machen.

Technische Daten

• ATSAMD21G18 Mikrocontroller
• beleuchteter 128x64 Pixel LCD Bildschirm

• 3 Taster Membranpanel

• Ethernet Modul (obligatorisch)
  M2M 3G/LTE Router optional erhältlich

• Versorgungsspannung: 12V / 24V DC
  zulässiger Bereich: 8–28V DC
  12V, 24V Netzteil optional erhältlich

• DIN Hutschienen Montage möglich

• 4 analoge Eingangskanäle

• 2 analoge Ausgangskanäle

• Bereiche: 4–20mA / 0–10V

• Vollständig isoliert von MCU und Digitalfeld (1kV Isolierung)

• 8 digitale I/O Kanäle

• Digitaler Eingangsbereich: 0–28V
  Eingangskanäle intern auf LOW

• Digitaler Ausgangsbereich: 8–28V max. (gebunden an VIN)

• Digitale I/O Bereiche: LOW ≤ 3V, HIGH ≥ 11V
  I/O Logik ist aktiv high

• Max. Ausgangsstrom per Pin: 2,6A
  (geschützt gegenüber Kurzschluss, Überlast und Temperatur)

• Max. Ausgangsstrom gesamt: 6,5A (omni block fused)

• Vollständig isoliert von MCU und Analogfeld (1kV Isolierung)


• Isolierter Halb Duplex RS-485 Transceiver

Wichtige Hinweise

Zum ordnungsgemäßen Betrieb des Raindancer Beacon muss dieser über das POWER-IN Feld (siehe Abb.) mit Spannung versorgt werden (empfohlen werden 12/24V DC). Der USB-Anschluss an der Gerätevorderseite ist dazu nicht geeignet. GND Pins des POWER-IN, sowie des Analogen und/oder digitalen Felds sollten verbunden sein, sofern der Raindancer Beacon und die Peripheriegeräte von derselben Spannungsquelle versorgt werden.

Trennen Sie alle Systeme (Raindancer Beacon, Sensoren/Antriebe) von der Stromversorgung vor dem Herstellen einer USB Verbindung zum Beacon, um irreparable Schäden an internen Komponenten zu vermeiden!

Analoges Feld

• Analoge Kanäle sind entspr. der anzuschließenden Geräte individuell einstellbar auf 0-10V oder 4-20mA.
  Standardmäßig sind alle analogen Kanäle auf 4-20mA eingestellt. Eine abweichende Konfiguration kann im Web Portal vorgenommen werden.

Standardbelegung und Wertebereiche bei Verwendung zur Pumpensteuerung:

• Der Wertebereich kann vom Standard abweichend im Web-Portal
  (für jeden Anschluss individuell) konfiguriert werden.

Digitales Feld

• Ausgangskanäle mit Dauersignal oder Impuls von variabler Dauer konfigurierbar
  (z.Zt. 125ms - 256s).
  Die Signalkonfiguration kann über das Web-Portal angepasst werden.

• Impulszähler (Spannungsanstieg/-abstieg, z.Zt. max. ca. 60Hz) für bspw. Wasseruhr
  auf digitalem Kanal 8 möglich.

• Unbedingt beachten: floatende/ pulsierende Spannungen werden u.U. als wechselnde
  Signale übertragen und lösen verknüpften Aktionen aus (bspw. Fehlerbenachrichtigungen)
• Für den Bestätigungskanal ( 3(IN) ) ist zwingend ein Dauersignal erforderlich.

Standardbelegung und Wertebereiche bei Verwendung zur Pumpensteuerung:

Fehlerkodierung

• Durch Kombination der drei Haupt-Fehlercodes an den digitalen Kanälen 4 – 6, können
  vier weitere (insgesamt 7) Zustände dargestellt werden.

• Die Bedeutung der einzelnen Fehlercodes, sowie zugehörige Texte, können über das
  Web-Portal individuell angepasst werden.

Standardfehler für Pumpensteuerung:

Inbetriebnahme des M2M Routers

Der Raindancer Beacon wird optional mit einem fertig vorkonfigurierten M2M Router (M2M – „Maschine zu Maschine Kommunikation“) geliefert, vorbereitet für die Montage auf DIN Hutschienen.

Übersicht

Inbetriebnahme

1. Montage der GSM Antenne an den Anschluss [1] auf der Rückseite des Routers. Hinweis: sofern ohne Aufdruck ist die GSM Antenne in der Regel die „dickere“.

2. Montage der WLAN Antenne (Aufdruck „WiFi“) an den entsprechenden Anschluss [2] auf der Rückseite des Routers.
   Hinweis: an den vorkonfiguriert gelieferten Routern ist das WLAN standardmäßig
   deaktiviert, in dem Fall ist eine Montage der WLAN Antenne nicht erforderlich.

3. Anschließen des/der Raindancer Beacon(s) an die mit LAN1 bis 3 gekennzeichneten LAN
   Ethernet-Anschlussbuchsen (s. Abb.: [2], [3], [4]) auf der Vorderseite.
   Hinweis: Schließen Sie den/die Beacon(s) nicht an die in der Abb. mit [5] markierten WAN Ethernet-Anschlussbuchse an!

4. Anschließen an die Spannungsquelle über die Hohlstift- oder Terminalbuchse [1] auf der Gerätevorderseite.
   Bei Anschluss über Terminaladapter an alternative Spannungsquelle (9W/9VDC min, 12V empf., max. 18V/30V je nach Geräteausführung)
   Polung beachten!


Anschluss üblicher Anwendungen

Kalibrierung der Analogen Eingänge und Ausgängen

Im Optimalfall besteht eine direkte, lineare Verbindung zwischen dem Wert eines Analogen Ein- bzw. Ausgangs vom Beacon zu dem entsprechend in den Pumpeneinstellungen festgelegten Wertebereich des angeschlossenen Sensors oder Aktuators.
Am Beispiel eines einfachen 0–16 bar Drucksensors an einem Analogen Eingang des Beacons, entsprechen im Spannungsmodus gemessene 0 bar einem Signalwert von 0 Volt, 16 bar einem Signalwert von 10 Volt und der Bereich dazwischen verhält sich direkt proportional (d.h. 2,5V = 4 bar, 5V = 8 bar, 7,5V = 12 bar, usw.).

In der Realität besteht aber oftmals eine Abweichung, sehr häufig sogar nicht nur um einen unveränderlichen Betrag über den gesamten Messbereich, sondern an den beiden Enden des zu messenden Bereichs unterschiedlich groß ausgeprägt. Aus diesem Grund kann die Kalibrierung eines Ein-/Ausgangs notwendig werden.
Eine Kalibrierung kann erreicht werden, in dem der Wertebereich, auf dem das Signal eines Analogen Ein- oder Ausgangs interpretiert wird, entsprechend angepasst wird.
Um den Wertebereich sinnvoll an die Realität anzugleichen, sind zwei Messungen (mit bspw. einem Multimeter) an möglichst weit auseinander liegenden Punkten des gesamten Wertebereichs erforderlich.

Beispiel Drucksensor 0–16 bar / 0–10 V:

Originale Einstellung im Portal:

Messung der übermittelten Werte und entsprechende Sensorwerte:

Min.Messwert: 1,2 Volt

Min.Sensorwert: 0,2 bar

Max.Messwert: 9,6 Volt

Max.Sensorwert: 15,9 bar

Diese empirisch ermittelten Werte müssen im nächsten Schritt in die nachfolgende Formel eingesetzt werden und diese für jeweils einen Messwert von 0 und 10 Volt berechnet werden:

                              Messwert - Min.Messw.
Sensorwert = —————————————————————————————————————————————————————————  +  Min.Sensorw.
             (Max.Messw. - Min.Messw.) × (Max.Sensorw. - Min.Sensorw.)

Die Resultate dieser Berechnung, von -2,04 bar für Messwert = 0V bzw. 16,64 bar für Messwert = 10V, ergeben den kalibrierten, für den Analogen Ein- bzw. Ausgang festzulegenden Wertebereich:

Betrifft diese Messung / Kalibrierung einen analogen Ausgang, können krumme (oder für die Steuerung einfach unsinnige) Werte in der manuellen Auswahl vermieden werden, indem über die neue Funktion der verfügbare Wertebereich eingeschränkt wird. Im beschriebenen Fall Beispielfall wären dies 0 bis 16 bar, alternativ weiter eingeschränkt auf einen tatsächlich nur zu nutzenden Bereich von bspw. 3 bis 6 bar:

Spiegelbild

Die Kombination von zwei oder mehr Raindancer Beacons kann optional zum Spiegeln eines weiteren Gerätes genutzt werden. Auf diese Weise (siehe Abb.) stehen die am zur Steuerung genutzten Beacon vorhandenen Signale und Schaltungen wie über eine
„virtuelle Kabelverlängerung“ am als »Mirror« bezeichneten Beacon wie ein Spiegelbild zur Verfügung. Am »Mirror«  angeschlossene Peripherie (bspw. eine SPS/PLC) kann diese Informationen abgreifen und in Steuerbefehle umsetzen, die wiederum über diesen »Mirror« und dessen eigentliches Beacon-Gegenstück, an das zu steuernde Gerät übermittelt werden.

Die Anzahl der als »Mirror« / Spiegelbild eingerichteten Geräte ist dabei praktisch unbegrenzt.

Hinweis: Ein als „Spiegelbild“ (i.d.Abb. »Mirror« bezeichnet) eingerichteter Beacon muss mit einer angepassten Konfiguration ausgeliefert werden.

Benachrichtigen bei Pumpen (Beacon) aktivieren

Um Mitarbeitern bei Störungen benachrichtigen zu lassen, folgen Sie diesen Schritten.

Damit ein Benutzer eine Benachrichtigung erhalten kann, brauchen wir entweder eine E-Mail-Adresse oder die entsprechende Hinterlegung der Telefonnummer sowie die Entscheidung, ob WhatsApp oder SMS verwendet werden soll.
Benutzer anlegen und Rechte verwalten

Wie stelle ich Benachrichtigungen ein

1. Im raindancer Portal auf der linken Seite Einstellungen, dann Benutzer auswählen
2. In der Benutzerübersicht unten auf die Benachrichtigungen einstellen Schaltfläche klicken
3. Hier wählen Sie Pumpen aus.
4. Gesetzte Häkchen neben dem Mitarbeiter bedeuten , dass der ausgewählte
   Mitarbeiter eine Nachricht erhält.  Symbole dagegen deaktivieren diese Benachrichtigungen. Durch das Klicken auf die Icons, wechseln diese den Modus.

Sie haben diese Möglichkeit auch in der Raindancer App. Klicken Sie dazu in der unteren Menüleiste auf Mehr und wählen sie Benachrichtigungen einstellen aus.

Problembehandlung

FAQ - Hilfe und Troubleshooting

Probleme am Raindancer

Benachrichtigungen

Probleme am Beacon

Motorbox Bodengruppe ersetzen

In dieser Anleitung führen wir Sie durch die nötigen Schritte, um die Bodenplatte inklusive der Motoren zu wechseln.

Das ist nur erforderlich, sofern ihre Motoren defekt sind und sie ein Umbauset zugesandt bekommen haben.

Der Ausbau der Box ist identisch:

Ausbau der Motorbox

Ausbau der Bodenplatte

1. Lösen Sie die 4 Schrauben der Bodenplatte. (Torx T-10)

2. Die Bodenplatte vorsichtig herausziehen.

3. Lösen Sie die Kabelverbindung der Motoren zu den Steckern innerhalb der Box.
   Zum Lösen der Verbindung muss ein Clip an der Steckverbindung vorsichtig eingedrückt werden.
   Nutzen Sie am besten einen dünnen Flachkopfschraubendreher, um den Clip herunterzudrücken.

   Dieser Schritt kann friemelig sein. Nehmen Sie sich die Zeit.






4. Nehmen Sie die neue Bodenplatte und richten Sie die Platte so aus, dass die Kabel innerhalb der Box auf derselben Seite verlaufen wie die Kabel an den Motoren und verbinden Sie die Steckverbindungen.

5. Nun die Bodenplatte einsetzen
   1. Motorbox einschalten, um zu kontrollieren, dass beide Motor drehen. Achten Sie auf eventuelle Schleifgeräusche der Aufsätze auf den Wellen.


6. Montieren Sie die Bodenplatte nun wieder mit den entsprechenden Schrauben.

Für die anschließende Montage folgen Sie von hier der Anleitung Motorbox richtig montieren

Kappe nicht vergessen
Achten Sie darauf nach der Montage der Motorbox die Blindkappe auf den Erweiterungsanschluss zu stecken

Überprüfen Sie, ob die Sektorverstellung die von Ihnen gesendeten Befehle aus der App zufriedenstellend ausführt werden.

Motorbox richtig montieren

In dieser Anleitung wollen wir ihnen die nötigen Schritte erklären, um Ihre Motorbox wieder in Betrieb zu nehmen.

Besonderheiten der Montage

Die Anbringung der Steckverbindungen der 2021er-Sektorsteuerungen wurde aus Gründen einer Optimierung geändert.

Motorboxen der Generation  2021 sind aber dennoch kompatibel zu den Sektorsteuerungen aus dem Vorjahr.

Lediglich die Kabelverbindung erscheint durch diese Änderung unnötig lang und macht eine Fixierung entsprechend der folgenden Abbildung nötig.

Bitte achten Sie auf eine knick freie Verlegung in einem lockeren „S“ und fixieren Sie dieses mit den mitgelieferten Kabelbindern an der auf dem Foto gezeigten Stelle um ein Verschränken der Steckverbindung zu vermeiden.

Nullpunkt
Wurde für diese Sektorsteuerung ein Nullpunkt eingestellt, so ist dieser der neuen Motorbox möglicherweise noch nicht bekannt. Sofern die Sektorsteuerung eingeschaltet, das Raindancer Modul verbunden und geladen ist versucht die Software diesen Wert automatisch auch der gewechselten Box zuzuweisen.
Wir bitten Sie dennoch vor dem ersten Einsatz die korrekte Ausrichtung der Sektorsteuerung zu überprüfen. Fahren Sie dazu einmal manuell auf eine -90°/+90° Position und überprüfen Sie, ob die Arme parallel zum Regnerstativ stehen.

Anleitung

1. Führen Sie die neue Box in die vorgesehene Ausschnitte. Dabei müssen die Kabel Richtung Rohr zeigen und zwischen Rohr und Antriebswelle geführt werden.

2. Achten Sie darauf, die Abstandsplatte an der Motorbox über der Montageplatte der Sektorsteuerung zu montieren. Diese Platte sorgt für den richtigen Abstand zur Montageplatte.

   Sollten sie die Abstandsplatte nicht zwischen die Motorbox und das Gestell gelegt haben so kann es vorkommen, dass Sie die Motorbox verziehen und der Riementrieb kann nicht richtig arbeiten kann.

3. Legen Sie die Riemen über die Riemenräder der Welle und des Motors.
4. Spannen Sie den Riemen mit einer Hand durch das nach vorn drücken der Motorbox und ziehen sie unter Spannung die untenliegenden Muttern fest. Die Riemen sollten gespannt sein, aber nicht so stramm sitzen, dass sie nicht mehr eingedrückt lassen und dürfen nicht überspringen.
5. Riemenkappen über die Riemen und Riemenräder montieren

6. Das kurze Kabel zum Anschlagssensor anschließen und (bei Sektorsteuerungen aus 2020) in einem lockeren S am Steigrohr verlegen und mit den beiliegenden Kabelbindern befestigen.
7. Achtung: Nicht vergessen, die Abdeckkappe auf die obere Erweiterungsbuchse zu stecken.
8. Schalten Sie die Motorbox am Ein/Aus Schalter ein und prüfen sie, ob beide Anschläge in Bewegung sind. Nach kurzer Zeit sollten die Anschläge anhalten und wieder auf die Ausgangsposition zurückfahren.

Hierbei bitte das einkoppeln der Kupplungen auf der Unterseite nicht vergessen.

Problembehandlung des Beacon

Kompatibilitätsprüfung:

1. Beacons sind sofort einsatzbereit am Ethernet-Modul (in Kombination an einem Router mit aktivem DHCP).
   1. Es ist eine Inkompatibilität mit bestimmten Versionen des Ethernet-Moduls (konkret: Rev.4.2, entsprechend beschriftet an der Platine) bekannt.
      In diesem Fall schlägt die automatische Erkennung und Konfiguration des Ethernet-Moduls fehl (siehe »Fehlersuche« Punkt 2.a.i.)
2. Speziell für den Betrieb mit dem GSM/GPRS-Modem vorkonfigurierte Beacons sind nicht am Ethernet-Modul einsetzbar¹.
   1. Für den Aufbau einer Datenverbindung sind in der Konfiguration entsprechende Zugriffsdaten hinterlegt, die abhängig vom jeweiligen Netzbetreiber/Provider.
      Bei einem Wechsel der SIM-Karte ist dies zu berücksichtigen und ggf. anzupassen.

Anmerkungen:

¹) Hierfür wäre eine erneute Anpassung der im internen Speicher des Beacons abgelegten Konfiguration notwendig; nur möglich per serialler Direktverbindung per USB mit dem Beacon.

Fehlersuche

1. Verkabelung / Anschlüsse in Ordnung?
   1. Beacon ist mit externer Stromversorgung verbunden?
      Keine Versorgung von Ethernet-Modul oder GSM/GPRS-Modem via USB!
   2. Bei Kombination Ethernet-Modul und Router:
      1. Ethernet-Modul und Router per Ethernetkabel verbunden?
      2. Korrekter Port am Router verwendet?
         Bei mehreren Ports möglichst an Buchsen mit Bezeichnung »LAN« anschließen.
         (»WAN« Port bei von uns eingerichteten Routern i.d.R. als weiterer »LAN« Port nutzbar)
      3. Konnektivität des Routers prüfen!
         1. Signalstärke LEDs an Stirnseite des Routers prüfen.
         2. Antenne(n) angeschlossen?
            Bei mehreren »Mobile« Antennen-Anschlüssen alle Stabantennen korrekt verbinden!
            Ggf. auf kabelgebundene Stabantennen zurückgreifen und Platzierung entspr. Umgebung wählen!
         3. Wenn möglich per Ethernetkabel Verbindung herstellen und Router-Administration prüfen.
            1. Versuch http://192.168.1.1 aufzurufen. Da sollte die Statusseite des Routers den Verbindungsstatus zeigen
            2. ein Aufruf einer Internetseite z.B. www.google.de sollte möglich sein. Wenn ja, liegt es zu hoher Wahrscheinlichkeit nicht am Router und dessen Konfiguration.
            3. ggf. in Admin-Oberfläche einloggen und Konfiguration prüfen
         4. SIM Karte aktiviert?
         5. Verbindung zwischen Beacon und Ethernet-Modul oder GSM/GPRS-Modem prüfen.
            Ggf. Platinenstecker / Flachbandkabel tauschen.
         6. Unter Umständen verursachen starke elektromagnetische Interferenzen im Umfeld eine Störung des Funksignals oder fehlerhafte Zustände im Speicher / Programmablauf (Beacon wie Router / Modem).
            In solchen Fällen sollte auf eine ausreichende Abschirmung geachtet werden, ggf. externe kabelgebundene Antennen genutzt und in ausreichender Entfernung platziert werden.
2. Läuft der Beacon (noch)?
   1. Was wird im Display angezeigt?
      Die unterste Zeile gibt den letzten Status an

      1. »writing FRAM« (seit v2.2.0 »Search Ethernet« / »No Ethernet«) es liegt ein Problem mit dem Ethernet-Modul vor.
         Ein brandneuer Beacon kommt ohne Konfiguration, beim ersten Start wird versucht, eine Standardkonfiguration für den Betrieb am Ethernet-Modul zu erstellen. Dazu versucht der Beacon ein nur auf dem Ethernet-Modul vorhandenes Bauteil (den FRAM-Chip) anzusprechen, wird dieser gefunden und funktioniert dieser einwandfrei, konfiguriert sich der Beacon selbst für den Betrieb am Ethernet-Modul.
         In seltenen Kombinationen (bisher nur erfasst: Ethernet-Modul der Revision 4.2 in Kombination mit älteren Beacon-Seriennummern) ist dieses Bauteil nicht korrekt ansprechbar. Das Ethernet-Modul muss ausgetauscht werden, bspw. durch eines ab Revision 5.0. Die Revisionsnummer ist leider nur auf der Platine des Ethernet-Moduls (Gehäusedeckel entfernen) ersichtlich.
      2. »Not Configured« oder »Config faulty« es liegt ein Problem mit der Konfiguration des Beacon vor.
         Bei alten Firmware Versionen (1.x) liegt die Konfiguration auf einer externen SD-Karte vor (platziert im Ethernet-Modul oder dem GSM/GPRS-Modem). In der Vergangenheit konnte es aufgrund von Oxidation an den Kontakten des SD-Kartenschachts zu Problemen beim Lesen kommen. SD-Karte vorsichtig entnehmen (vorsichtig eindrücken, Karte wird ein Stück weit heraus gefedert), deren Kontakte entfetten und erneut in den Kartenschacht schieben.
         Neuere Firmware Versionen (ab 2.0) legen die Konfiguration im internen EEPROM ab, getrennt von der Geräteidentifikation. So lange die Geräteidentifikation gelesen werden kann, kann immer mindestens auf eine Grundkonfiguration (Kontakt zum Livesystem, Analoge Ein- und Ausgänge im 4-20mA Stromschleifenmodus) zurückgefallen werden. Die Lebensdauer des internen EEPROM ist hinsichtlich maximaler Schreibzyklen begrenzt (100.000e Male).
      3. »Not Connected« der Beacon kann keine Verbindung zum Server herstellen (siehe 1.)
         Weitere mögliche Statusmeldungen, die den erfolglosen Verbindungsaufbau zum Server konkretisieren, sind möglich: »Conn. Failed«, »Timed Out«, »Invalid Server«, »Truncated«, »Invalid Resp.«, »Domain Not Found« oder »Connect. Error« weisen darauf hin, dass eine Netzwerkverbindung aufgebaut werden konnte, bei der Kontaktaufnahme mit den Raindancer Servern aber Probleme aufgetreten sind. Ergänzend zu den Schritten unter Punkt 1 (insbes. 1.iii.3 sollte versucht werden, über eine direkte Verbindung mit dem Router das Raindancer Web-Portal unter https://portal.myraindancer.com/ aufzurufen).
      4. »Send Status« der aktuelle Status der Ein- und Ausgänge wird oder wurde an den Server übermittelt.
         Dies ist der Normalzustand.
   2. Kann mittels der Tasten am Display die Hintergrundbeleuchtung / das Menü aktiviert werden?
      Wenn dies wiederholt nicht gelingt und sich über einen längeren Zeitraum die Statusanzeige auf dem Display nicht ändert, weist dies auf einen Programmabsturz hin.
      Hinweis: in bestimmten Betriebsphasen (bspw. dem Verbindungsaufbau via GSM/GPRS-Modem) erscheint der Beacon nicht reaktiv, Test per Tastendruck nach einiger Zeit wiederholen.

      1. Firmware Versionen < 0.7.1 sollten evtl. aktualisiert werden (Gerätetausch).
         Es bestand bei den 1286 Varianten ein Problem beim Erneuern von DHCP Leases, welches den Beacon u.U. abstürzen ließ.
      2. Firmware Versionen < 1.2.2 sollten auf statische IP umkonfiguriert werden.
         Es bestand bei den D21G Varianten ein Problem mit erheblicher Speicherfragmentierung bei der Anforderung von DHCP Leases.
      3. Firmware Versionen < 1.1.1. können u.U. Probleme bei der seriellen Kommunikation via RS-485 Schnittstelle aufweisen.
      4. Firmware Versionen ≥ 0.7 mit Programmabstürzen sind bisher nicht bekannt, ggf. EMV (Elektromagnetische Verträglichkeit) / Umfeld auf Interferenzen prüfen.
      5. Unter Umständen verursachen starke elektromagnetische Interferenzen im Umfeld fehlerhafte Zustände im Speicher / Programmablauf.
         In solchen Fällen sollte auf eine ausreichende Abschirmung geachtet werden.
3. Übersicht über Beacon Varianten und Firmware Versionen:
   1. D21G — aktuelle Hardwarevariante, Firmware Versionen ≥ 1.1.0
      1. Firmware Version ≥ 2.0.1 sendet zusätzliche Debuginformationen nach Neuverbindung (Uptime, freier Speicher, Frequenz der Hauptschleife).
      2. Firmware Version ≥ 2.0.0 unterstützt einen Neustart per remote, wird in der Konfigurationsoberfläche entsprechend behandelt.
      3. Firmware Versionen < 1.2.2 sollten auf statische IP konfiguriert werden, da ein Problem mit erheblicher Speicherfragmentierung bei der Anforderung von DHCP Leases bestand.
   2. 1286 — EOL, Firmare Versionen ≤ 1.2.2
      1. Firmware Version 0.7.2 ist identisch mit Version 1.0.0.
      2. Firmware Version ≥ 0.7.2 kann remote auf statische IP umkonfiguriert werden.
      3. Firmware Versionen < 0.7.1 sollten evtl. aktualisiert werden (Gerätetausch)?
         Es bestand ein Problem beim Erneuern von DHCP Leases, welches den Beacon u.U. abstürzen ließ.

Der Beacon an Kreisberegnungsanlagen

"Nachricht ohne Payload" - Der Beacon sendet keine Daten über die serielle Verbindung

Es könnte sein, dass der interne physische Schalter nicht richtig eingestellt ist. Der Schalter befindet sich im Inneren des Beacon.
Der Schalter sollte in Richtung 14-Pin-Anschluss gestellt sein, um eine serielle Kommunikation über RS-232 zu ermöglichen.

Dichtung der Motorbox entfernen

Dieser Abschnitt erläutert das Entfernen der Dichtung zwischen der Bodenplatte und dem blauen Deckel der Motorbox.

Es kann vorkommen, dass die Elektronik der Motorbox die Umdrehungen der Motoren nicht korrekt erfasst, was entweder zu einer Fehlermeldung Anschlag blockiert führt oder dazu, dass die Sektorverstellung gelegentlich geringfügig falsche Winkel ansteuert.

Werkzeugliste

• 3 mm Innensechskant
• 13 mm Maulschlüssel


• TORX 10

Ausbau der Motorbox

Der Ausbau der Motorbox erfolgt genau in umgekehrter Reihenfolge zum Einbau. [Einbau der Motorbox]

1. Schalten Sie die Motorbox aus.

2. Lösen Sie mit dem Innensechskantschlüssel die je zwei Schrauben an den Kappen über den Riemen.

3. Lösen Sie mit einem 13er-Maulschlüssel oder einer Ratsche mit passender Nuss die beiden zentralen Muttern unterhalb der Motorbox bis sie diese in den Langlöchern verschieben können.

4. Nehmen Sie die Riemen von den Riemenscheiben ab.

5. Trennen Sie das Kabel, das von der Motorbox zum darüber liegenden Sensor führt.

6. Entfernen Sie die Blindkappe auf der Rückseite der Motorbox.

7. Jetzt können Sie die Motorbox nach vorne aus den Führungen ziehen.

Dichtung entfernen, oder nicht?

Die Motorbox lässt sich durch das Lösen der 4 TORX-10 Schrauben öffnen.

Um nun zu entscheiden, ob das Entfernen der Dichtung für sie eine Lösung darstellt, werfen sie einen Blick auf die Magnetscheiben auf den Motoren.

Sollten auf ihren Motoren die kleineren Magnetscheiben sitzen, so kann es helfen die Gummidichtung zu entfernen.

Das Entfernen der Dichtung führt dazu, dass die Bodenplatte rund 2 mm dichter an die Sensorik im Decker der Motorbox herankommt und dadurch die Umdrehungen des Motors wieder richtig gezählt werden können.

Sie können die Dichtung einfach nach unten über die Bodenplatte ziehen, ohne die Kabel der Motoren trennen zu müssen.

Wenn ihre Bodenplatte bereits mit den größeren Magnetscheiben ausgestattet ist, so funktioniert diese Reparatur evtl. nicht und sie brauchen eine Bodenplatte mit neuen Motoren. Wenden Sie sich hierfür gern an den Support, wir werden möglichst schnell den Versandt eines Austauschteils veranlassen.

Weiteres zu diesem Thema finden sie hier Motorbox Bodengruppe ersetzen

Einbau der Motorbox und Funktionstest

Für den Einbau der Motorbox folgen Sie bitte dieser Anleitung.

1. Motorbox mit der Abstandsplatte direkt an der Bodenplatte der Motorbox in der Halterung einsetzen.

2. Riemen überstreifen.
3. Riemen durch das nach vorn Ziehen der Motorbox spannen.
4. Achten, die darauf, dass sie die Riemen spannen, aber weder zu stramm noch sodass die Riemen überspringen können. Idealerweise können sie den Riemen noch ein wenig zusammendrücken
5. Ziehen sie nacheinander unter Spannung die Muttern unter der Motorbox fest.
6. Stecken Sie nun das Kabel von der Motorbox in den oberen Sensor ein.
7. Stellen Sie die Anschläge in eine +90/-90 Position (Halbkreis)
8. und schalten sie die Motorbox ein.
9. nach der erfolgreichen Justierung können sie die Riemenabdeckung wieder montieren
10. Blindkappe auf der Rückseite nicht vergessen.

WhatsApp - Benachrichtigungen funktionieren nicht richtig.

Falls sie keine Benachrichtigungen über WhatsApp erhalten so kann das daran liegen das Meta ihrer Telefonnummer für die Kommunikation mit Unternehmens nicht freigegeben haben. Leider ist es uns nicht möglich den WhatsApp Versand elektronisch nach zu prüfen.

Für den Fall das Sie sich nicht sicher sind ob ihre Telefonnummer freigeschaltet ist folgen sie einen der beiden Ansätze:

Option 1: Bestätigung der AGB über WhatsApp

Hier klicken

ODER

1. Legen Sie einen neuen Kontakt namens “Raindancer Support” in Ihrem Handy an. Die Service-Telefonnummer lautet:
   +49 30 89 00 61 70.

2. Öffnen Sie WhatsApp und suchen Sie nach dem eben erstellten Kontakt “Raindancer Support”.

3. Senden Sie eine Nachricht mit dem Text: “WhatsApp AGB Bestätigung” an diesen Kontakt.

4. Es erscheint ein neues Fenster von WhatsApp mit der Frage, ob Sie mit Firmenaccounts kommunizieren möchten. Bitte bestätigen Sie diese Meldung.


5. Testen sie Gern die Richtigkeit mit der Test-Sendungsfunktion den Benutzereinstellungen

Option 2: Wechsel zu SMS oder E-Mail

1. Wählen Sie den gewünschten Kommunikationsweg (SMS oder E-Mail) aus.

2. Wenn Sie sich für SMS entscheiden, denken Sie bitte an die Kostenbestätigung und setzen Sie das entsprechende Häkchen.

3. Senden Sie sich eine Testnachricht, um sicherzustellen, dass es keine Zahlendreher in der Telefonnummer oder Schreibfehler in der E-Mail-Adresse gibt.


Problemlösungen bei der Sektorverstellung

Die folgenden Hilfestellung beziehen sich auf eine Sektor Firmware ab Version 36.
Bei niedrigeren Versionen können die Fehler andere Ursachen haben

Stellen sie sicher das Ihre Raindancer Sektorverstellung eingeschaltet und mit einem sendenden Raindancer Modul verbunden ist.

Alle Fehlermeldungen der Sektorverstellung sollte als ernst behandelt werden!
Kann die Position der Anschläge nicht sichergestellt werden, stimmt die Anzeige auf dem Smartphone ggf. nicht mehr und es kann falsch beregnet werden.

Fehlerliste

Die Sektorverstellung unterscheidet in 4 verschiedene Fehler. Wir gehen alle durch und zeigen ihnen die potentiellen Gegenmaßnahmen um weiteren Schaden zu vermeiden.

Ausgeschaltet oder Verbindung gestört

Dieser Fehler weist darauf hin, dass das Raindancer Panel und die Motorbox der Sektorverstellung keine Verbindung herstellen können. Meist liegt das daran, dass die Sektorverstellung ausgeschaltet ist oder eine Kabelverbindung defekt bzw. lose ist.

Bei älteren Softwareständen kann es zudem an einer falschen Konfiguration liegen. Nachdem Sie Kabel und Schalter geprüft haben, empfiehlt sich deshalb ein Firmware-Update (Version P32 oder höher), um diesen Punkt auszuschließen.

Was müssen Sie tun:

• Prüfen Sie die Kabelverbindung zwischen Raindancer GPS-Modul und Motorbox auf

  • korrekten Sitz

  • beschädigte oder verbogene Pins

  • Wasser- oder Korrosionsschäden

• Vergewissern Sie sich, dass die Sektorverstellung eingeschaltet ist.

• Stellen Sie sicher, dass Ihr Raindancer-Modul bereits Verbindung zur Raindancer Cloud hat und ausreichend geladen ist.

Sollten Sie weiterhin keinen Kontakt zur Sektorverstellung herstellen können, wenden Sie sich bitte an den Kundensupport, um die nächsten Schritte zu besprechen.

Anschlag blockiert

Diese Fehlermeldung bedeutet, dass sich einer oder beide Anschläge nicht so bewegen, wie vorgesehen. Prüfen Sie in diesem Fall zuerst die Freigängigkeit der Sektorverstellung.

Schritte zur Überprüfung:

1. Anschläge entkoppeln
   Lösen Sie die blauen Kupplungen am unteren Ende der Sektorverstellung, um die Anschläge zu entkoppeln.

2. Manuelle Kontrolle der Anschläge

   • Drehen Sie jeden Anschlag von Hand komplett um 360° – dies sollte ohne nennenswerten Kraftaufwand möglich sein.

   • Achten Sie darauf, dass es keine schwergängigen Stellen gibt.

   • Sollte ein Anschlag ungewöhnlich schwerfällig laufen, empfiehlt sich eine Pflege bzw. Reinigung des Sektors (Dazu gibt es ein entsprechendes Video).

3. Verhalten beim Einschalten prüfen

   • Schalten Sie die Sektorverstellung am Rückschalter ein.

   • Erwartetes Verhalten:

     • Beide Motoren bewegen sich.

     • Sind die Anschläge eingekoppelt, schwenken die Arme um etwa 20 Grad und fahren anschließend in die Ausgangsposition zurück.

4. Mögliche Ursachen bei fehlender Motorbewegung

   • Defekter Motor: Wenn nur ein Motor stillsteht, liegt vermutlich ein Defekt an diesem Motor vor.

   • Stromversorgung: Wenn beide Motoren nicht reagieren, kann die Stromversorgung der Sektorverstellung unterbrochen sein.

     • Prüfen Sie, ob das angeschlossene Raindancer-GPS-Modul funktionsfähig ist und bereits ausreichend Sonneneinstrahlung hatte, um die Sektorverstellung mit genügend Energie zu versorgen.

     • Der Kundesupport hat noch eine weitere Möglichkeit durch deine Konfiguration hier evtl. Abhilfe zu schaffen

5. Sensorik überprüfen
   Sollten beide Motoren normal arbeiten, die Meldung „Anschlag blockiert“ aber weiterhin erscheinen, deutet das auf ein Problem mit der Sensorik auf den Motoren hin.

Sollte der Fehler weiterhin bestehen so nehmen Sie gerne Kontakt zu ihrem Kundensupport auf

Schnelle Selbsthilfe für ältere Sektoren
Folgen sie unsere Anleitung zum entfernen der Dichtung der Motorbox

In aller Kürze

• Freigängigkeit im ausgekoppelten Zustand prüfen
  • Wenn der Sektor schwergängig bitte Warten und Pflegen
• Nur ein Motor dreht oder der Fehler besteht Bewegung
  • evtl. Dichtung entfernen
  • Support informieren
• Beide Motoren drehen nicht
  • Stromzufuhr sicherstellen
    • Kabel kontrollieren
    • Raindancer GPS Modul überprüfen
    • genug Zeit zum Laden einräumen
• Beide Motoren drehen sich
  • Sensorik problematisch

Wenn das Problem weiter besteht so treten sie gern mit uns in Verbindung.

Anschlagwinkel unbekannt

Diese Fehlermeldung bedeutet, dass die Sektorverstellung ihre genaue Position nicht feststellen kann. Das kann zwar auch von einem blockierten Motor herrühren (dann müssten jedoch beide Fehlermeldungen angezeigt werden), meist liegt die Ursache jedoch beim oberen Sensor.

Wichtige Punkte:

• Die Positionserkennung erfolgt nicht nur über den Motor, sondern zusätzlich mithilfe eines Sensors zwischen den oberen Ringen.

• Damit dieser Sensor korrekt arbeiten kann, muss die Verbindung zwischen Motorbox und oberem Sensor einwandfrei sein.

Was müssen Sie tun:

1. Kabelverbindung prüfen

   • Kontrollieren Sie den Stecker zwischen Motorbox und oberem Sensor:

     • Sind alle Pins vorhanden und unbeschädigt?

     • Sitzt der Stecker fest und wackelfrei?

     • Ist das Gehäuse des Steckers intakt (keine Risse oder Brüche)?

2. Vorangegangene Fehler ausschließen

   • Stellen Sie sicher, dass die Fehlermeldung „Anschlag blockiert“ zuvor behoben ist (siehe entsprechende Anleitung).


Wann Sie den Support kontaktieren sollten:

Wenn der Fehler nach Überprüfung der Kabelverbindung sowie dem Ausschluss eines blockierten Anschlags weiterhin besteht, wenden Sie sich bitte an den Kundensupport, um das weitere Vorgehen zu besprechen.

Anschlag ausgekoppelt

Diese Fehlermeldung weist auf zwei mögliche Probleme hin:

1. Physisches Auskoppeln der Achse
   Die Achsen sind über die blauen Kupplungen am unteren Ende mit den Motoren verbunden. Im eingekoppelten Zustand darf es nicht möglich sein, die Anschläge von Hand zu bewegen.

2. Ursache wie „Anschlagwinkel unbekannt“
   Wenn kein physisches Auskoppeln vorliegt, kann der Fehler auf dieselbe Ursache wie bei „Anschlagwinkel unbekannt“ zurückgehen (z. B. Sensor- oder Kabelprobleme).

Was müssen Sie tun:

1. Überprüfen, ob die Anschläge wirklich auskoppelt sind

   • Lösen Sie die blauen Kupplungen, um die Achse von der Motorbewegung zu trennen.

   • Drehen Sie die Anschläge von Hand:

     • Sind sie jetzt leichtgängig und lassen sich frei bewegen?

     • Wenn ja, ist das physische Auskoppeln normal.

   Im eingekoppelten Zustand dürfen sich die Anschläge nicht per Hand drehen lassen. Können Sie sie trotzdem bewegen, prüfen Sie bitte die folgenden Punkte.

2. Prüfen Sie diese Punkte, wenn die Anschläge unerwartet lose sind

   • Arretierungsschraube

     • Ist die Schraube an der Kupplung vorhanden und fest angezogen?

   • Riemenrad am Motor

     • Entfernen Sie die Riemenabdeckung und versuchen Sie, das Riemenrad von Hand zu drehen.

     • Das Riemenrad darf sich nicht von Hand drehen lassen.

   • Ritzel des oberen Anschlags

     • Von außen dürfen Sie das Ritzel nicht sehen oder erreichen können.

   Wenn eines dieser Elemente fehlt oder locker ist, kann der Anschlag ausgekoppelt sein, obwohl er es nicht sollte.

3. Ursache „Anschlagwinkel unbekannt“ ausschließen
   Wenn alle physischen Komponenten in Ordnung sind und sich die Anschläge trotzdem nicht feststellen lassen, kann die Ursache dieselbe sein wie beim Fehler „Anschlagwinkel unbekannt“. Gehen Sie dann folgendermaßen vor:

   • Prüfen Sie die Kabelverbindung von der Motorbox zum oberen Sensor (siehe Beschreibung unter „Anschlagwinkel unbekannt“).

   • Achten Sie auf korrekten Sitz der Stecker und unbeschädigte Pins.

Sollte das Problem auch nach Prüfung der mechanischen Kupplungen und der Sensorverkabelung weiterhin bestehen, wenden Sie sich bitte an den Kundensupport, um das weitere Vorgehen zu klären.

Erweiterte Funktionen im Portal

Druckabhängige Wurfweite

Druckschwankungen können unterschiedliche Gründe haben. In der Raindancer App auf Ihrem Smartphone oder auf Ihrem Arbeitsrechner können Sie den Konsequenzen der Druckschwankungen Abhilfe schaffen.

Melden Sie sich hierzu im Raindancer Portal an. Wählen Sie den passenden Regner aus und drücken Sie auf die Fernbedienung. Anschließend wählen Sie die Option „Düse“ bearbeiten aus.

Schalten Sie die Druckabhängige Wurfweite an und hinterlegen Sie die von Ihnen eingetragenen Werte dauerhaft.

Speichern Sie die eingetragenen Werte. Ab diesem Zeitpunkt wird der Raindancer, Geschwindigkeiten/ Winkel errechnen um die gewünschte Beregnungsmenge zu ermöglichen.

VRI-Zonen importieren

Fremdzugriff erteilen oder entziehen

Es wird bei der Erstellung ihres Accounts immer ein Service Account angelegt der dem Raindancer-Supoort Team den Zugang zu ihrem Account ermöglicht, und so schnell Hilfestellung leisten kann.

Es ist möglich, dass sich Raindancer Partner zu ihrem Account einen Fremdzugriff geben lassen können. Dieser Zugriff dient ausschließlich der Hilfestellung für bestimmte Produkte oder Anwendungen.

Diese Partner können ihnen Geräte zu ihrem Account zuweisen oder entfernen und wahlweise sich auf ihren Account einloggen, um die Funktion der von ihnen gewarteten Geräte zu überprüfen.

Der Fremdzugriff auf ihren Account können sich ausschließlich entsprechend geschulte Partner beantragen.

Sie behalten zu jedem Zeitpunkt die volle Kontrolle und können diese Zugänge auch jederzeit leicht wieder entfernen.

Einwilligen zum Zugang

Um einen Fremdzugriff zu erlauben, finden Sie, sofern zuvor bereits eine Anfrage an Sie gestellt wurde, eine Schaltfläche Fremdzugriffsverwaltung im Menüpunkt Einstellungen ⇾ Benutzer

Diese Funktion finden Sie auch in des APP unter Mehr ⇾ Fremdzugriff verwalten

Der Menüpunkt ist nur dann zu sehen, wenn sie eine Anfrage zum Zugriff haben oder bereits eine Einwilligung getätigt haben.

Zugangsliste

In der nun angezeigten Liste sehen sie die Anfragen ganz oben und bereits getätigte Freigaben darunter.

In den Anfragen können sie sehen, welcher Raindancer Partner die Anfrage wann gestellt hat und ob ein Zugang über einen Support Account angefordert wurde. Ein Fremdzugriff kann auch ohne die Integration eines Support-Benutzers erfolgen. Dann steht dem Partner nur die Möglichkeit zur Verfügung ihren Account Geräte hinzuzufügen oder zu entziehen.

Sie haben jetzt die Möglichkeit, die Anfrage zu bestätigen oder abzulehnen.

Zugang entziehen

Sie haben bei jeder Freigabe die Möglichkeit durch einen Klick auf das Kreuz die Freigabe wieder zu entziehen.

Ereignisbereiche

Im Raindancer Portal können Ereignisbereiche individuell erstellt und verschiedene Aktionen ausgeführt werden, darunter:

- Nachricht senden: Bleiben Sie stets informiert.
- Befehl senden: Passen Sie die Beregnungsmenge an oder verstellen Sie den Sektor nach Wunsch
- Beregnung verhindern: Vermeiden Sie die Bewässerung bestimmter Bereiche.
- Beregnung erlauben: Stellen Sie sicher, dass wichtige Bereiche bewässert werden.
- Automatische Sektorsteuerung pausieren: Kontrollieren Sie die Bewässerung nach Bedarf.
- Ausleger verwenden: Nutzen Sie spezifische Teile Ihrer Beregnungsanlage.

Ereignisbereiche können jederzeit und unabhängig von der Sektorsteuerung oder nur mit dem Raindancer-Modul verwendet werden. Selbst ohne Sektorsteuerung können Nachrichten auf Ihr Smartphone gesendet werden, um Sie stets auf dem Laufenden zu halten.

Beispiele:
Mit Sektorsteuerung:                                                                                                                                                                            Ein Ereignisbereich "Beregnung verhindern" kann um eine Scheune oder einen Strommast eingezeichnet werden. Der Sektor richtet sich automatisch so aus, dass die Beregnung in diesem Bereich vermieden wird.                                                                                                                                                                                                                                                                                Ohne Sektorsteuerung:                                                                                                                                                                      Ein Bereich, in dem mehr bewässert werden soll, kann eingezeichnet werden. Wenn das Raindancer-Modul diesen Bereich erreicht, sendet es automatisch einen Befehl an den Trommelcomputer, der die Geschwindigkeit anpasst, sodass der Bereich optimal bewässert wird.

Ereignisbereiche können bequem am Computer unter "Schlag bearbeiten" eingezeichnet werden.

Sie können die Ereignisbereiche jederzeit von Ihrem Smartphone aktivieren oder deaktivieren.

Brunnen mit Smart Ground Water Monitoring verknüpfen

Damit Ihre Brunnen aus Raindancer die Verbrauchsdaten an Smart Ground Water Monitoring übertragen können, muss für jeden Brunnen eine Verknüpfung zu Smart Ground Water Monitoring hergestellt werden und die Übertragung aktiviert werden.

Schritt 1

Zuerst gehen Sie im Raindancer-Portal auf Brunnen > Brunnen um in die Brunnenübersicht zu gelangen.

Schritt 2

Gehen Sie dann in die Einstellungen des Brunnens, den Sie verknüpfen möchten.

Schritt 3

Klappen Sie im "Brunnen bearbeiten"-Dialog den Bereich der "Erweiterten Einstellungen" auf. Falls noch keine Methode zur Zählerstandsermittlung festgelegt wurde, müssen Sie das zuerst tun. Wählen Sie

• Verbrauchsmenge von Pumpe übernehmen, wenn die angeschlossene Pumpe über einen Zähler mit Raindancer-Beacon verfügt.
• Verbrauchsmenge von Regner übernehmen, wenn die Verbrausmenge aus den Regnereinsätzen übertragen werden soll.

Schritt 4

Wenn Sie eine Zählerstandsermittlung ausgewählt haben, erscheint ein Menüpunkt "Smart Ground Water Monitoring". Hier geben Sie das Aktenzeichen des Brunnens ein und aktivieren die Checkbox zur Übertragung.

Nachdem Sie die Checkbox aktiviert haben, erscheint ein Dialog zur Bestätigung. Wenn Sie einverstanden sind, bestätigen Sie mit Ok

Zum Schluss müssen Sie die neuen Einstellungen des Brunnens noch abspeichern.

Schritt 5

Wenn alles geklappt hat, sehen Sie das Aktenzeichen in grauer Schrift in den Einstellungen des Brunnens.

In der Brunnenübersicht sollte jetzt ein Senden-Symbol auftauchen:

Wenn nur das Aktenzeichen eingegeben wurde, aber die Übertragung nicht aktiviert wurde, wird ein Verknüpft-Symbol gezeigt:

Verknüpfung aufheben

Wenn Sie die Verknüpfung eines Brunnens mit Smart Ground Water Monitoring komplett aufheben wollen, gehen sie wieder in die Brunneneinstellungen und klicken das X-Symbol im Eingabefeld des Aktenzeichens. Nachdem das Aktenzeichen verschwunden ist, muss man die Aktion noch mit dem Speichern des Brunnes vollenden.

Wetterstationen

Wettersensordaten von Drittanbietern in Raindancer einbinden

Die Einbindung von Wettersensordaten in Raindancer passiert in folgenden Schritten:

1.  Der API-Zugang zum Drittanbieter muss in Raindancer hinterlegt werden, damit Raindancer von dort Daten beziehen kann
2. Raindancer synchronisiert die Wetterstationen, die Sensoren und die Messdaten der letzten Woche im Hintergrund

3. Es muss ein Messpunkt in Raindancer erstellt werden, der dazu dient Sensordaten in Diagrammen zusammenzufassen und Sensordaten mit Schlägen zu verknüpfen


Anlegen eines API-Zugangs

Aktuell ist es möglich, Sensordaten von Weenat und von Pessl einzubinden. Mehr dazu in den entsprechenden Artikeln:

• Weenat-API verknüpfen
• Pessl-API verknüpfen

Für Weenat kann man die Benutzdaten für das Weenat-Portal benutzen. Für Pessl muss man API-Schlüssel extra im Pessl-Portal erstellen: Pessl Key erstellen.

Synchronisierung von Sensordaten

Nach dem Einrichten von einem API-Account beginnt Raindancer im Hintergrund Daten zu synchronisieren. Dabei werden Wetterstationen, Sensoren und Sensordaten der letzten Woche übertragen.

Eine Übersicht über die Synchronisierten Wetterstationen findet sich unter Messungen > Wetterstationen.

Die Synchronisierung findet aktuell alle 65 Minuten statt. Das bedeutet, dass es bis zu 65 Minuten dauern kann, bis die Wetterstationen in Raindancer auftauchen. Änderungen und neue Sensordaten werden danach alle 65 Minuten übernommen.

Anlegen von Messpunkten

Messpunkte in Raindancer sind dafür da, um Sensoren zu gruppieren und diesen Schlägen zuzuordnen.

Um einen neuen Messpunkt zu erstellen, geht man in Raindancer auf Messungen > Messpunkte und wählt dort Neuer Messpunkt aus.

Hier gibt man den Messpunkt:

• Eine Bezeichnung
• Eine Position zur Darstellung auf der Karte
• Einen zugewiesenen Schlag
• Eine Liste von Sensoren, die von unterschiedlichen Wetterstationen kommen können

Nach dem Speichern eines Messpunktes finden sich auf der Messpunktdetailseite, je nach zugewiesenen Sensoren folgende Diagramme:

• Ein Niederschlagsdiagramm
• Ein Bodentemperaturdiagramm
• Ein Lufttemperaturdiagramm
• Ein Bodenwasserpotentialdiagramm
• Ein Bodenfeuchtediagramm

Wenn Bodenfeuchtesensoren vorhanden sind, werden außerdem angezeigt:

• Ein Diagramm über den aktuellen Wassergehalt
• Ein Diagramm zur Beregnungsempfehlung
• Eine aktuelle Beregnungsempfehlung

Die Beregnungsempfehlung und der aktuelle Wassergehalt werden auch auf der Karte dargestellt.

Auf der Übersichtsseite für Messpunkte werden folgende Diagramme angezeigt, die aus den Sensoren aller Messpunkte kombiniert werden:

• Ein Niederschlagsdiagramm
• Ein Bodentemperaturdiagramm
• Ein Lufttemperaturdiagramm

Raindancer mit der Weenat-API verbinden

Anleitung Raindancer Portal:

- Begeben Sie sich in den Expert-Modus (oben Rechts).

- Unter API-Typ Weenat Api auswählen.
- Weenat-Anmeldedaten (Benutzername und Passwort) eingeben.
- Änderungen abspeichern.

- Hinweis: Es kann mehr als >20 Minuten dauern, bis erste Daten synchronisiert werden.

- In der oberen Menüleiste zu Messungen navigieren und Messpunkt auswählen.
- Im unteren Bereich auf den Knopf Neu klicken und die Maske befüllen (eine genaue Beschreibung finden Sie hier )

- Anschließend die Anwendung Speichern und Schließen

Raindancer mit der Pessl-Api verknüpfen

Um Raindancer automatisch Daten aus der Fieldclimate-Api beziehen zu lassen, benötigt man einen privaten und einen öffentlichen Key von Fieldclimate.

Um die Keys zu erstellen, loggt man sich zuerst auf der Fieldclimate-Homepage ein (z.B. ng.fieldclimate.com). Dann geht man in das Benutzermenü, das aktuell über das Personen-Icon in der rechten oberen Ecke zu erreichen ist, und wählt dort Api-Dienste aus.

Falls die Schlüssel schon erstellt wurden, werden diese jetzt angezeigt.
Beide Keys bestehen aus 48 Hexadezimalzeichen (0-9 und a-f).  Falls die Schlüssel noch nicht erstellt wurden, kann man sie jetzt durch einen Klick auf den Button "Neu Anlegen" erstellen.

Oben rechts im Api-Schlüssel-Bereich findet sich ein Fragezeichenbutton, über den man mehr Informationen zur Schlüssel-Erstellung erhalten kann.

Beregnungsmaschine - Übernehmen wir die Kontrolle

Beinlich 2KR

Einstellungen im Raindancer Modus

Eigene Nummer:

Das ist die Nummer von der SIM-Karte, welche in der Steuerung eingebaut ist.
Im Raindancer Portal muss auch diese Nummer hinterlegt werden, um die Maschine zu erreichen

Servernummer:

Raindancer Klassik SIM-Karten verwenden.

Achtung - Schlechter Empfang
An der Box ist unten der Antennenanschluss verbaut.

Elektronik_2KRH_V6.8.pdf

Beinlich 4KR IP / API

Bitte beachten Sie, dass auch in der Trommelsteuerung unter "Verbindungen" die Option "App Aktiv" ausgewählt ist!

Ocmis API

Einbinden der OCMIS RainControl 5 IP-Steuerung via API

Diese Anleitung gilt für alle IP Steuerungen aus der Ocmis Gruppe.
Irtec Smart Rain, OCMIS RainControl & Marani

1. Anlegen einer neuen API im Raindancer Portal

1. API-Verbindung in Raindancer hinterlegen unter Einstellung → API → Neue API
2. API-Name: Frei wählbar
3. ID ist vorgegeben
4. Passwort: kann frei vergeben werden

2. API und Regner bei OCMIS hinterlegen

1. Einloggen im OCMIS Portal
2. Navigiere zu Account Management
3. Klick auf Edit your Data
4. ID & Key eintragen und speichern


    →



5. Die Seriennummer des Raindancer Moduls muss bei der Beregnungsmaschine in der Ocmis Cloud hinterlegt werden




3. Seriennummer der Steuerung ausfindig machen.

1. Einloggen im OCMIS Portal

2. Seriennummer des Regners kopieren

4. Die Steuerung einem Regner zuweisen.

1. Regner bearbeiten
2. Aufstellung und Steuerung
3. Steuerungstyp: Ocmis API
4. API-Name: Der frei gewählte Name aus 1.2
5. Steuergerät: Kopierte Seriennummer aus 3.2



Hüdig Steuerung einrichten

Nortoft PR10-12

Kurzanleitung

Für SMS Betrieb

Für Internet Betrieb

1. 3x PROG-Knopf drücken
2. Geschwindigkeit = 11,1 (mit Ë/¬ Knöpfen)
3. 1x PROG-Knopf drücken
4. Const 0100 auf 0111 setzen (mit Ë/¬ Knöpfen)
5. 1x PROG-Knopf drücken
6. M.Data 30 = 1 (Alle Telefon-Nr. können Befehle senden)
7. M.Data 50 = 2

8. Prüfen, dass auf M.DATA 51 die Seriennummer steht (z.B. 48504)
9. Menü-Knöpfe → Speichern.
10. Zur Kontrolle: SMS ("IP":"SETUP","READ":0) an Gerät
    → Antwort enthält Seriennummer („SN“:)

Wenn im Nortoft eine Telefonnummer zu SMS Konfiguration hinterlegt ist, geht die Antwort SMS unter Umständen an diese und nicht an das Handy welches die IP Setup SMS geschickt hat. Bei IP kann SMS Nummer rausgelöscht werden.

Ausführliche Anleitungen

Den Computer in den Konfigurationszustand bringen:
Geschwindigkeit 11,1 einstellen (mit Ë/¬ Knöpfen) & 3x PROG-Knopf drücken. Es erscheint eine Zeile mit "Const 100".

Den Wert mittels Ë/¬ auf 111 setzen & 1x PROG drücken.
Nun hat man Zugang zur "M.Data"-Liste, durch die man mittels PROG-Knopf durch navigieren kann.
Bitte beachten, dass nicht alle M.Data Zahlen vorhanden sind. Nach M.Data 24 kommt M.Data 30. Man kann nicht zurücknavigieren, sondern die Liste beginnt von vorne nach M.Data 55 [abhängig von der Firmware-Version des Geräts]

Den Wert von M.Data 30 auf 1 stellen über die Ë/¬ Knöpfe. Dies aktiviert das GSM-Modem. Die nachfolgenden Einträge in der M.Data-Liste heißen A und B und stellen zwei Telefonnummern dar.
Eine Beschränkung auf zwei Telefonnummer ( M.Data 30 auf 2 ) ist nur im SMS-Betrieb erlaubt.

Welche SIM Karten nutzen wir: Bei aktuellen 4G Nortoft EU2 SIM-Karten. Bei älteren 2G critical SIM-Karten.

Geschwindigkeitsüberwachung deaktivieren

Das Kann nötig sein wenn die Start und End Programme verwendet werden. Da der Nortoft Computer sonst bei stark schwankenden Geschwindigkeiten den Beregnungsvorgang beendet.

Vorgangsweise beim Programmieren:

Den Computer in den Konfigurationszustand bringen:
Geschwindigkeit 11,1 einstellen (mit Ë/¬ Knöpfen) & 3x PROG-Knopf drücken. Es erscheint eine Zeile mit "Const 100".

Den Wert mittels Ë/¬ auf 111 setzen & 1x PROG drücken.
Nun hat man Zugang zur "M.Data"-Liste, durch die man mittels PROG-Knopf durch navigieren kann.

Durch Drücken der Taste „MENU“ wird die Einstellung der Konstante gespeichert und Program Rain geht in
den Normalmodus zurück.

Konstante 4 erhöhen auf 40

Konstante 20 auf 0

Wird die Taste „MENU" nicht gedrückt, geht Program Rain nach 1 Minute zurück in den Normalmodus, die
Einstellungen der Konstanten werden nicht gespeichert.

Information beim unabsichtlichen Abschalten während des Startprogramms:  Es gibt zwei Einstellungsbereiche:
 - erstens Konstanten: Hier kann die Zeit eingestellt bzw. erhöht werden.
 - zweitens Maschinendaten: Hier kann die Überwachung ein- oder ausgeschaltet werden.
 - Achtung beim Ändern der Einstellungen!
 - Statt Konstante 4 versehentlich Maschinendaten 4 zu ändern, kann es zum abschalten kommen wenn das Startprogramm läuft.

Bauer Ecostar 4300

Kurzanleitung

Für SMS Betrieb

Für Internet Betrieb

1. Geschwindigkeit = 11,1 → Const 100.
2. M.Data 30 = 1 (Alle Telefon-Nr. können Befehle senden)
3. M.Data 50 = 2

4. Menü-Knöpfe → Speichern.
5. Zur Kontrolle: SMS ("IP":"SETUP","READ":0) an Gerät
   → Antwort enthält Seriennummer („SN“:)

Wenn im Bauer Ecostar 4300 eine Telefonnummer zu SMS Konfiguration hinterlegt ist, geht die Antwort SMS unter Umständen an diese und nicht an das Handy welches die IP Setup SMS geschickt hat. Bei IP kann SMS Nummer rausgelöscht werden.

Ausführliche Anleitungen

Den Computer in den Konfigurationszustand bringen:
Geschwindigkeit 11,1 einstellen (mit Ë/¬ Knöpfen) & 3x PROG-Knopf drücken. Es erscheint eine Zeile mit "Const 100".

Den Wert mittels Ë/¬ auf 111 setzen & 1x PROG drücken.
Nun hat man Zugang zur "M.Data"-Liste, durch die man mittels PROG-Knopf durch navigieren kann.
Bitte beachten, dass nicht alle M.Data Zahlen vorhanden sind. Nach M.Data 24 kommt M.Data 30. Man kann nicht zurücknavigieren, sondern die Liste beginnt von vorne nach M.Data 55 [abhängig von der Firmware-Version des Geräts]

Den Wert von M.Data 30 auf 1 stellen über die Ë/¬ Knöpfe. Dies aktiviert das GSM-Modem. Die nachfolgenden Einträge in der M.Data-Liste heißen A und B und stellen zwei Telefonnummern dar.
Eine Beschränkung auf zwei Telefonnummer ( M.Data 30 auf 2 ) ist nur im SMS-Betrieb erlaubt.

Irrimec Dosidis+ IP

Teil 1: Einrichtung am Dosidis+ Gerät selbst

Was wird benötigt?

• Gerät eingeschaltet und einsatzbereit

• Passende SIM-Karte (Raindancer oder eigene)

• Zugangsdaten (APN) – diese erhältst du von deinem Händler oder Anbieter

Schritte zur Einrichtung:

Zuerst muss die SIM-Karte ins Gerät eingelegt werden. Eine detaillierte Anleitung findest du im Handbuch unter Abschnitt 7.C (Seite 32).

1. Drücke am Dosidis+ Gerät die Taste OK, um ins Menü zu gelangen.

2. Gehe ins Menü „Datenverbindung 7.0“.

3. Unter Menüpunkt 7.1 muss MODEM GSM aktiviert werden.

4. Im Menüpunkt 7.3 findest du die IMEI. Notiere diese Nummer, da sie später für die Integration in Raindancer benötigt wird.

5. Menüpunkt 7.5 ermöglicht die Eingabe des APN. Diese Daten hängen von der verwendeten SIM-Karte ab:

   • Raindancer Connekt: connectivity.io

   • Raindancer EU2: global.melita.io

6. Gehe nun zum Menüpunkt 7.8 „SERVER VERBINDUNG“ und trage dort folgende Daten ein:

   • URL: „167.233.13.200“

   • TCP/IP Port: „44447“ (alternativ funktioniert auch "44444")

7. Prüfe abschließend im Menü „SERVER VERBINDUNG“, ob die Internetverbindung als „AKT“ angezeigt wird.

Was mache ich, wenn die Verbindung nicht klappt?

• Prüfe, ob die APN-, URL- und Portdaten korrekt eingegeben wurden.

• Prüfe den Netzempfang am Standort.

• Starte das Gerät neu, um eine frische Verbindung aufzubauen.

Wir empfehlen für die Verwendung der Steuerung des Computers eine Firmware des
- Dosidis+ von Irreg13 3 03 (11.02.2026) oder höher
- Dosidis2 von Irreg12 6.02 (11.02.2026) oder höher

Teil 2: Integration in den Raindancer
(nur durch Service-Partner)

Dieser Teil wird vom Raindancer Service-Partner durchgeführt.

1. Übergib dem Service-Partner die notierte IMEI-Nummer.

2. Der Service-Partner hinterlegt die IMEI im Raindancer-System unter:

   • Menüpunkt: „Regner bearbeiten" → „Regnersteuerung“ -> "Aufstellung und Steuerung"

   • Auswahl Steuerung: Irrimec Dosidis+ IP

IdroMOP ID4

Diese Anleitung zeigt dir Schritt für Schritt, wie du die IdroMOP ID4 Steuerung mit einem Raindancer GPS-Modul verbindest. Folge den unten beschriebenen Schritten in beiden Abschnitten, um eine erfolgreiche Verbindung sicherzustellen.

Schritt 1: Einrichtung in der IdroMOP-App

• Öffne die IdroMOP App.

• Wechsle in den Bereich LTE.

• Wähle die gewünschte Maschine aus der Liste aus.

• Scrolle nach unten bis zum Abschnitt Verknüpfte Regner.

• Trage hier die Seriennummer des Raindancer GPS-Moduls ein, welches du mit der Maschine verbinden möchtest.

• Bestätige die Eingabe mit einem Klick auf Speichern.

• Notiere dir zusätzlich die 8-stellige Seriennummer der IdroMOP-Maschine für die weiteren Schritte.

Schritt 2: Einrichtung im Raindancer-Portal

• Melde dich im Raindancer-Portal an.

• Aktiviere den Expertenmodus.

• Wähle im linken Menü den Bereich Einstellungen → API.

• Erstelle eine neue API, wähle als Typ IDROMOP_ID4_API und speichere die Einstellungen.

• Navigiere anschließend im oberen Menü zum Bereich Regner.

• Suche in der Maschinen-Übersicht nach deiner Maschine und klicke auf Bearbeiten.

• Wähle unter Steuerung und Aufstellung den Steuerungstyp IdroMOP ID4.

• Gib nun die zuvor notierte 8-stellige Seriennummer der IdroMOP-Maschine ein.

• Speichere abschließend deine Eingaben.

Die Verbindung zwischen IdroMOP und Raindancer sollte innerhalb weniger Minuten automatisch hergestellt werden.

Der Idromop-Server sendet nur 'Ping' Nachrichten während des Beregnungsvorgangs. Mit einer Status-Abfrage kann man in der Nachricht sehen, ob das Gerät verbunden ist mit dem Server ("connected":1) und der Service aktive ("serviceActive":1) ist.

StarTec API

Einstellungen der Steuereinheit in den Raindancer Modus

Es gibt Probleme mit dem Zusammenspiel der Steuereinheit mit den Raindancer-Simkarten. Aktuell (2025-09-19) werden die StarTec-eSims verwendet. Firmware Version (≥ v1.19.7). Ältere Geräte benötigen ein Update/Upgrade (OTA ab 2026 verfügbar mit Firmware v2).

Die eSIM wird bereits bei der Auslieferung fest im Gerät integriert sein, sodass keine zusätzliche SIM-Karte erforderlich ist.

Einstellung der API in Raindancer

Derzeit muss für jedes Gerät eine eigner API-Zugang eingetragen werden. Jeders Gerät erhält von StarTec einen Benutzernamen und ein Passwort. Daher ist zu empfehlen, dass der Name der API in Raindancer den Benutzernamen wiederspiegelt, damit die spätere Zuordnung möglichst einfach ist. Das Beispielgerät wird hier nun ST001 heißen.

Stand 22.04.2026 Kosten: Die Kosten für die SIM-Karte sowie die jährlichen Gebühren einschließlich der Hüdig-Rechner werden vom Hersteller Startec an Raindancer berechnet und von dort an die Kunden weitergegeben. Es fallen folgende Kosten an: 100 € einmalige Einrichtungsgebühr, 120 € pro Jahr für die SIM-Karte inklusive Datenvolumen und Servernutzung

Fasterholt - Steuerung

NBEcoTech - Steuerung

Problemlösung Nortoft

Troubleshooting – Nortoft Computer ohne Online-Verbindung


Bitte prüfen Sie folgende Punkte:

1. M DATA-Werte kontrollieren

Bitte zuerst prüfen, ob die MDATA-Werte korrekt gesetzt sind.

Wie diese eingestellt werden, finden Sie in der Bedienungsanleitung.



2. Roaming / Signal prüfen

Bitte auf der Menüseite kontrollieren:
• Wird Roaming angezeigt?
• Wird eine Signalstärke angezeigt? bei Signalstärke sollte ein Plus auftauchen


3. Gerät neu starten

Bitte den Nortoft Computer einmal:
• vom Strom nehmen
• 2 Minuten ausgeschaltet lassen
• anschließend wieder einschalten



4. SIM-Karte prüfen

Bitte kontrollieren, ob die SIM-Karte korrekt eingesetzt ist.
Hilfreich kann auch sein, die SIM-Karte einmal:
• herauszunehmen
• erneut einzusetzen
• das Gerät danach wieder neu zu starten



5. SIM-Aktivierung abwarten

Nach dem Einschalten kann es in Einzelfällen etwas dauern, bis die SIM aktiv ist.
• meistens wenige Minuten
• in seltenen Fällen bis zu 1–2 Stunden

6. Erkenungsnummer kontrollieren

Als eine der letzten Optionen können Sie die Kennungsnummer auf dem Sticker überprüfen. Wenn Sie den Rechner kurz vom Strom trennen, wird diese Nummer für einen Moment auf dem Display angezeigt. Sie sollte mit der im RD-Portal hinterlegten Kennung übereinstimmen.

Wichtige Zusatzhinweise

Modem und Software müssen zusammenpassen

Modem und Softwarestand des Nortoft Computers müssen zueinander passen.
Wenn dies nicht der Fall ist, kann es zu Verbindungsproblemen oder Aussetzern kommen.

Besonders beim nachträglichen Einbau eines Modems kann das zu Problemen führen.

Empfehlung:

Am sichersten ist es, Gerät und Modem gemeinsam bei Nortoft updaten zu lassen.



APN / SIM-Karte beachten

Seit 2026 ist der APN bei Nortoft standardmäßig hinterlegt.
Eine zusätzliche Konfiguration per SMS ist daher in der Regel nicht mehr notwendig.

Richtige Zuordnung:

• 2G Modem → Critical SIM → APN: connectivity.io

• 4G Modem → EU 2 SIM → APN: global.melita.io



Weitere Prüfpunkte

Bitte zusätzlich kontrollieren:
• ob die richtige Geräte-ID beim Kunden hinterlegt ist
• ob die Maschinenparameter korrekt gesetzt sind:
• M Data 30 = 1
• M Data 50 = 2
• M Data 34 ggf. auf 1, falls 0 nicht funktioniert

.

Falls das Problem weiterhin besteht

Bitte senden Sie uns nach Möglichkeit folgende Informationen zu:
• Foto der aktuellen Einstellungen
• Foto der Platine
• Foto der Seriennummer des Nortoft (5 Stellen)
• Info, ob Roaming angezeigt wird
• Info, ob Signal / Empfang angezeigt, hier sollte ein Plus auftauchen
• welches Modem verbaut ist (2G oder 4G)
• welche SIM-Karte eingesetzt ist

So können wir im Vier-Augen-Prinzip noch einmal alles gemeinsam abgleichen und die Ursache schneller eingrenzen.

Beregnungsempfehlungen

Irrigama - Einrichtung im Raindancer Portal

Ziel
Diese Anleitung beschreibt die notwendigen Schritte, um einen Mandanten in Raindancer für die Nutzung mit Irrigama freizuschalten.

Setzen der notwendigen Parameter in den erweiterten Einstellungen des Mandanten

Es müssen zwei Benutzer im System erstellt werden:

• Benutzername: IrrigamaWeb
• Passwort: IrrigamaFib
• Rechtegruppen:
  • Web-Portal Nutzer
  • Mobile App Nutzer

Zweck:
Dieser Benutzer dient dazu, dass Irrigama-Mitarbeiter den Status der Empfehlungen im Raindancer-Portal einsehen können.

• Benutzername: Irrigama
• Passwort: XXX
• Rechtegruppen: keine erforderlich

Zweck: Wird für die initiale Einrichtung (erster Schlag) auf Irrigama-Seite verwendet. Dient als technische Schnittstelle für die Übermittlung von Empfehlungen von Irrigama an Raindancer (API-Nutzung)

IRRIGAMA steering

Im Folgenden sehen Sie ein Video zur Bewässerungssteuerung mit IRRIGAMA Steering. Ergänzende Informationen finden Sie außerdem in schriftlicher Form:

Bewässerungssteuerung mit IRRIGAMA steering Video

Infos dazu in schriftlicher Form finden Sie hier:
